Eficiencia de los costes Tubo hidráulico de pantano para elevación de tuberías en proyectos de construcción

Name: Eficiencia de los costes Tubo hidráulico de pantano para elevación de tuberías en proyectos de construcción
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: WINCOO

Condiciones de pago y envío

Precio: $205,800.00/sets 1-99 sets

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                La instalación de la tubería de elevación hidráulica, Eficiencia de los costes de la tubería hidráulica para pantanos, Equipo de colocación de tuberías de eficiencia de costes


Condición:	Nuevo	Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor	Tipo de comercialización:	Producto ordinario
Garantización:	1 año	Garantía de los componentes centrales:	1 año
Componentes básicos:	PLC, motor, motor, bomba	Industrias aplicables:	Fabricación, obras de construcción
Punto de venta único:	Alta eficiencia de funcionamiento	Peso (kg):	22000
Nombre del producto:	Capa de tubería	Ubicación de la sala de exposición:	No hay
Aplicación:	Maquinaria de construcción de la tubería	Servicio postventa:	Apoyo en vídeo

Condición:	Nuevo
Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor
Tipo de comercialización:	Producto ordinario
Garantización:	1 año
Garantía de los componentes centrales:	1 año
Componentes básicos:	PLC, motor, motor, bomba
Industrias aplicables:	Fabricación, obras de construcción
Punto de venta único:	Alta eficiencia de funcionamiento
Peso (kg):	22000
Nombre del producto:	Capa de tubería
Ubicación de la sala de exposición:	No hay
Aplicación:	Maquinaria de construcción de la tubería
Servicio postventa:	Apoyo en vídeo

Eficiencia de los costes Tubo hidráulico de pantano para elevación de tuberías en proyectos de construcción

WINCOO ENGINEERING CO., LTD. y sus subsidiarias

El tubulador HGY se utiliza principalmente para operaciones de elevación de tuberías en la construcción de tuberías, como el transporte de tuberías, la colocación de tuberías, el montaje y la trinchera.El chasis del tubulador es un chasis hidráulico especial para desarrollado sobre la base de la tecnología madura del chasis de la excavadoraEl sistema de desplazamiento adopta el modo de transmisión hidrostática, con un pequeño impacto en el arranque y la parada, y puede realizar la dirección in situ; el sistema de elevación adopta una transmisión hidráulica completa,con transmisión estable y buen rendimiento de micro movimientoEn comparación con el cañador de chasis de la excavadora tradicional, tiene obvias ventajas técnicas y de aplicación.

HGY Pipelayer puede adaptarse al entorno de trabajo de - 20 °C ~ + 50 °C, la altitud inferior a 3000m, el entorno con menos del 5% de arena y polvo en el aire y todo tipo de clima, como la lluvia,nieve y niebla■ Ser capaz de operar de forma segura y fiable en una rampa de 30 °.
La tubería HGY tiene un diseño razonable, una estructura compacta, un fácil despacho, transferencia y transporte y puede cumplir con los requisitos de seguridad de la tubería HGY.
Los requisitos del transporte por ferrocarril y el transporte de remolques planos autónomos adaptados al sitio de construcción y al funcionamiento general de la carretera.

1, el chasis trasero
2Levantando el culo
3- ¿ Qué pasa?
4El culo del motor.
5Contrapeso trasero
6Sistema hidráulico

Parámetros del producto

Modelo					HGY20	HGY40	HGY70	HGY90
Capacidad de elevación máxima					25 t	45.7t	70 toneladas	90 t
Capacidad de elevación nominal					21.25 t	38.25 t	59.5t	76.5t
Peso de funcionamiento (aproximadamente)					22 t	35 t	49 t	55 t
Dimensión del contorno de embarque para el equipo principal ((LWH)					El valor de los productos incluidos en el cuadro 1 es el valor de los productos incluidos en el cuadro 1 de la presente sección.	Las medidas de seguridad de los vehículos de las categorías M1 y M2	Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el punto 3.	El número de unidades de producción es el siguiente:
Peso de envío para el equipo principal					21.5t	26 t	37.5t	38.9t
Presión media del suelo					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Disponibilidad mínima del suelo					480 mm	490 mm	Cubierto	Cubierto
Gradabilidad máxima					25°	25°	25°	25°
Entorno aplicable					-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C
El motor	Modelo			SHANGCHAI SV11CB y sus miembros	Se trata de un sistema de control de las emisiones de gases de escape.	Se trata de un sistema de control de las emisiones de gases de escape.	Se trata de un sistema de control de las emisiones de gases de escape.
		Potencia nominal			120 kW	169 kW	239KW	Las partidas de los motores de las categorías M1 y M2 deberán tener una velocidad de marcha igual o superior a:
		Velocidad de rotación nominal			Las demás partidas	Las demás partidas	Las demás partidas	Las demás partidas
Sistema para caminar	Modo de funcionamiento			El joystick	El joystick	El joystick	El joystick
		Velocidad teórica	Adelante (cambio2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Velocidad teórica		En el fondo. (cambio2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		Duración de la vía en tierra			2635 mm	3050 mm	3620 mm	3620 mm
		Ancho del carril			560 mm	660 mm	760 mm	760 mm
		Número de rodillos de vía			7 por 2	7 por 2	9 por 2	9 por 2
Sistema de grúa	Forma del rango			El formulario de luffing de cuerda de alambre	El formulario de luffing de cuerda de alambre	El formulario de luffing de cuerda de alambre	El formulario de luffing de cuerda de alambre
		Modo de funcionamiento			La manija de control hidráulico	La manija de control hidráulico	La manija de control hidráulico	La manija de control hidráulico
		Enlace con grúa	La longitud del enlace de la grúa	6 000 mm	7500/8500 mm	7600/8600 mm	Las demás:
		Enlace con grúa		Altura máxima de elevación	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		El ángulo de ruido del enlace de grúa			0 ~ 85°	0 a 86°	0 a 86°	0 a 86°
		Velocidad del gancho (de seis a ocho veces)			0 ~ 12,0 m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Tiempo de elevación ((cuatro a cinco veces)			25 años	20 años	32 años	40 años

Características del producto

I. Características del conjunto del chasis

1, Adopta la tecnología de chasis de excavadora hidráulica, chasis especial de tubería de alta resistencia, con calidad confiable.

2, tres orugas o doble orugas, nueve grupos de ruedas de apoyo y el ángulo máximo de ascenso de 30°.

3La bomba principal, el motor de giro y el motor de desplazamiento adoptan la marca alemana Rexroth para garantizar el funcionamiento fiable del sistema hidráulico de todo el vehículo.

4, La válvula principal adopta una solución de control eléctrico completo, que puede operar sin problemas y realizar una optimización precisa.

5, Adopte una estructura de conexión de alta resistencia entre el marco para caminar y el marco del vehículo para garantizar que toda la máquina tenga una rigidez suficiente durante el levantamiento.

6, con diseño de ancho aumentado, mejorando la estabilidad de toda la máquina, más adecuado para la condición de carga lateral.

7Los rodillos de soporte están distribuidos en cada lado, con una gran capacidad de carga, resistencia a altas temperaturas y adaptabilidad a las duras condiciones de trabajo.

II. Las condiciones de trabajoSistema de frenado de conducción seguro y fiable

1Adopta el modo de transmisión hidrostática, con un pequeño impacto en el inicio y la parada, y puede realizar la dirección in situ.
2Cuando el operador suelte la palanca de accionamiento, el freno del motor de accionamiento se cierra automáticamente para garantizar la seguridad de estacionamiento.
3, a través de alta velocidad y baja velocidad de cambio de engranajes, puede lograr movimiento de alta velocidad y baja velocidad de arrastramiento.

III. El Consejo EuropeoDispositivos de seguridad completos para garantizar la seguridad del levantamiento

1, El dispositivo de límite electrohidráulico de la barra puede limitar de forma fiable la posición de límite de elevación de la barra, para evitar el accidente de tirar y doblar la barra.

2, El dispositivo anti-sorrellamiento del gancho evita que el gancho se eleve más allá de la posición límite, para evitar que el gancho y la cuerda de alambre de acero se dañen.

3, El indicador de carga segura (limitador de par) garantiza que el equipo funcione siempre dentro de la carga nominal y garantiza la seguridad del personal y del equipo.

- ¿Qué es?El motor

1, Adopta el motor Cummins, equipado con un sistema de combustible PT único y turbocompresor.

2, motor Cummins con muchas ventajas obvias, por ejemplo, peso ligero, alta potencia, gran par, bajo consumo de combustible y fácil mantenimiento.

- ¿ Qué es eso?Mecanismo de apoyo de giro central

1, Alta fiabilidad del mecanismo de apoyo central de giro.

2, Adopte un soporte especial de giro reforzado, que puede soportar un par y una carga más grandes.

- ¿Cuál es el problema?Sistema de elevación

1El sistema de elevación adopta una transmisión hidráulica completa, con transmisión estable y buen rendimiento de micro movimiento.

2, El cabrestante y el cabrestante de enrollamiento son accionados por un motor de alto par de baja velocidad; el cabrestante está equipado con un freno normalmente cerrado para garantizar un autobloqueo fiable del cabrestante y del cabrestante.

3, La entrada de aceite del motor del cabrestante y el cabrestante está equipado con una válvula de equilibrio de alta calidad producida por la empresa America SUN para garantizar que no haya caída libre bajo la carga nominal.

4, Adopte el luffing de la cuerda de alambre de acero, y el impacto de arranque y parada se puede reducir mediante el uso de un bloque de polea de velocidad múltiple, con un mejor microcontrol.

VII. El Consejo EuropeoFuncionamiento sencillo y conveniente

1, toda la máquina adopta la solución de control totalmente eléctrico para optimizar la elevación y la rotación desde múltiples ángulos, con una respuesta de arranque rápida, operación ligera, flexible y confiable.

2El sistema de elevación controla la extensión del brazo y la acción de elevación del gancho a través de un mango piloto de control eléctrico universal, marca Italia HC.

3, La rotación de la plataforma está controlada por un mango de piloto eléctrico, flexible y fiable.

4La combinación perfecta de control electrónico del piloto y transmisión hidráulica, con dos modos de control de movimiento rápido y micro, hace que la operación de elevación tenga un movimiento micro superior,y la precisión del micro movimiento es de 2 mm en buenas condiciones.

VIII. En el caso de losGran capacidad de adaptación

Ser capaz de trabajar en un ambiente de - 20 °C ~ + 50 °C, altitud inferior a 3000 m y polvo elevado.

- ¿Cuál es el problema?Humanización del espacio de operación

1, cabina de operación con espacio espacioso y amplia visión; adoptar asientos hidráulicos con amortiguación de golpes y suspendidos; conducción más cómoda.

2El sistema hidráulico adopta el modo de control piloto, estable y fiable.

3, Equipado con aire acondicionado (Air cooler)

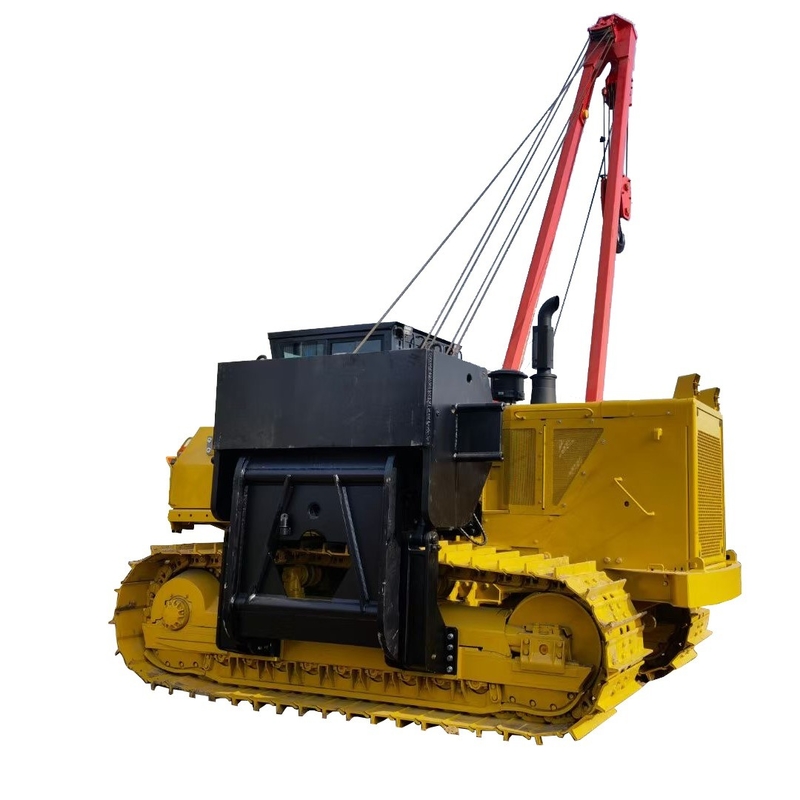

Fotos del producto

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para el cliente, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques,construcción de tuberías, líneas de producción industrial, proyecto de energía limpia y otro campo industrial.

Nuestros servicios y fortaleza
Tenemos la capacidad de proporcionar soluciones viables para apoyar a los clientes a ser galardonados con un tiempo de ejecución del proyecto más corto,Menos costes de mano de obra y un método de construcción/fabricación más eficiente y una mejor calidad durante la fase de licitación del proyecto.

Basados en la disponibilidad de las instalaciones/espacios del sitio del cliente, somos capaces de estudiar/diseñar y presentar configuraciones coincidentes en el cronograma del proyecto, calidad,coste y productividad para garantizar que el ritmo de producción se ajuste a los requisitos del proyecto.

Para apoyar la ejecución del proyecto, siempre estamos listos para trabajar como bomberos para proporcionar un suministro rápido de materiales del proyecto desde diferentes consumibles, herramientas, equipos / máquinas hasta mercancías especiales.Con flexibilidad, también nos complace desempeñarnos como agente de compras en China para buscar los recursos de suministro requeridos.
