Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Planta de fabricación de tuberías hidráulicas, Capa de tubería hidráulica de SideBoom, Máquina para la capa de tubería SideBoom


Condición:	Nuevo	Garantización:	1 año
Industrias aplicables:	Fabricación, obras de construcción	Peso (kg):	22000
Ubicación de la sala de exposición:	No hay	Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor	Tipo de comercialización:	Producto ordinario
Garantía de los componentes centrales:	1 año	Componentes básicos:	PLC, motor, motor, bomba
Punto de venta único:	Alta eficiencia de funcionamiento	Nombre del producto:	Capa de tubería
Aplicación:	Maquinaria de construcción de la tubería	Servicio postventa:	Apoyo en vídeo

Condición:	Nuevo
Garantización:	1 año
Industrias aplicables:	Fabricación, obras de construcción
Peso (kg):	22000
Ubicación de la sala de exposición:	No hay
Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor
Tipo de comercialización:	Producto ordinario
Garantía de los componentes centrales:	1 año
Componentes básicos:	PLC, motor, motor, bomba
Punto de venta único:	Alta eficiencia de funcionamiento
Nombre del producto:	Capa de tubería
Aplicación:	Maquinaria de construcción de la tubería
Servicio postventa:	Apoyo en vídeo

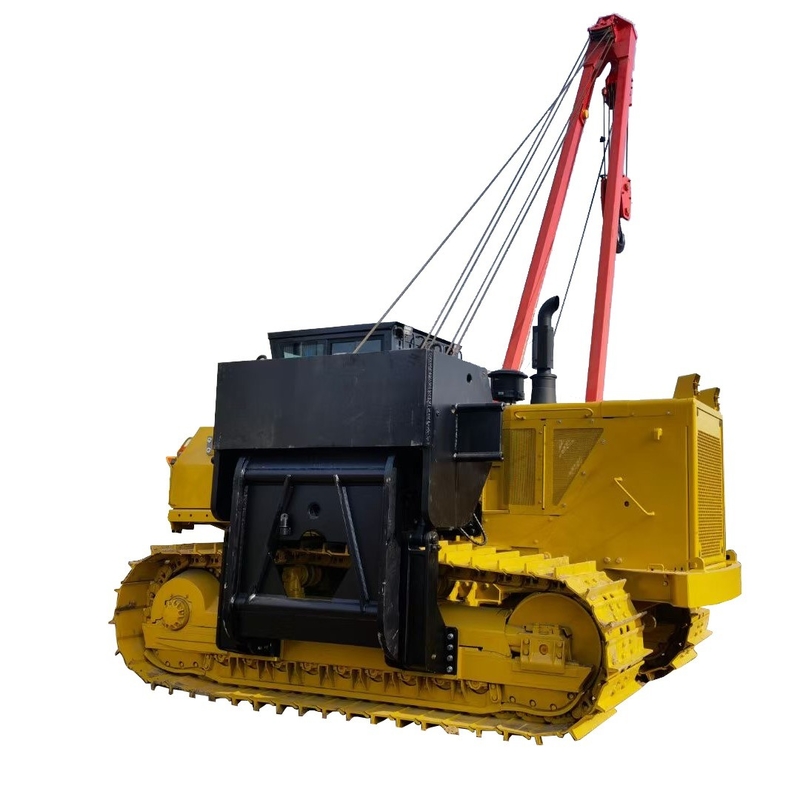

Planta de fabricación SideBoom capa de tubería hidráulica con central eléctrica móvil

WINCOO ENGINEERING CO.,LTD

La tendetubos HGY se utiliza principalmente para operaciones de elevación de tuberías en la construcción de oleoductos, como el transporte de tuberías, la colocación de tuberías, el montaje y el zanjeo. El chasis de la tendetubos es un chasis hidráulico especial desarrollado sobre la base de la tecnología de chasis de excavadora madura. El sistema de desplazamiento adopta el modo de transmisión hidrostática, con un pequeño impacto en el arranque y la parada, y puede realizar la dirección in situ; El sistema de elevación adopta la transmisión totalmente hidráulica, con una transmisión estable y un buen rendimiento de micro movimiento. En comparación con la tendetubos de chasis de topadora tradicional, tiene obvias ventajas técnicas y de aplicación.

La tendetubos HGY puede adaptarse al entorno de trabajo de -20 ℃ ~ +50 ℃, la altitud por debajo de 3000 m, el entorno con menos del 5% de arena y polvo en el aire y todo tipo de clima como lluvia, nieve y niebla; Ser capaz de operar de forma segura y fiable en una rampa de 30 °.
La tendetubos HGY tiene un diseño razonable, una estructura compacta, fácil despacho, transferencia y transporte, y puede cumplir con los
requisitos de transporte ferroviario y transporte de remolque plano autopropulsado. Adaptarse al sitio de construcción y a la operación general en carretera.

1, Ensamblaje del chasis
2, Ensamblaje de elevación
3, Ensamblaje de la cabina
4, Ensamblaje del motor
5, Ensamblaje del contrapeso
6, Ensamblaje del sistema hidráulico

Parámetros del producto

Modelo					HGY20	HGY40	HGY70	HGY90
Capacidad máx. de elevación					25t	45.7t	70t	90t
Capacidad de elevación nominal					21.25t	38.25t	59.5t	76.5t
Peso operativo (aprox.)					22t	35t	49t	55t
Dimensión del contorno de envío para el equipo principal (LWH)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Peso de envío para el equipo principal					21.5t	26t	37.5t	38.9t
Presión media sobre el suelo					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Distancia mínima al suelo					480mm	490mm	550mm	550mm
Pendiente máxima					25°	25°	25°	25°
Entorno aplicable					-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C
Motor	Modelo			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Potencia nominal			120KW	169KW	239KW	257KW1850rpm
		Velocidad nominal de rotación			1850rpm	2000rpm	2000rpm	2000rpm
Sistema de desplazamiento	Modo de operación			Joystick	Joystick	Joystick	Joystick
		Velocidad teórica	Adelante (cambio2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Velocidad teórica		Atrás (cambio2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		Longitud de la oruga en el suelo			2635mm	3050mm	3620mm	3620mm
		Ancho de la oruga			560mm	660mm	760mm	760mm
		Número de rodillos de oruga			7×2	7×2	9×2	9×2
Sistema de grúa	Forma de alcance			La forma de elevación de cable de acero	La forma de elevación de cable de acero	La forma de elevación de cable de acero	La forma de elevación de cable de acero
		Modo de operación			El mango de control hidráulico	El mango de control hidráulico	El mango de control hidráulico	El mango de control hidráulico
		Enlace de la grúa	La longitud del enlace de la grúa	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Enlace de la grúa		Altura máx. de elevación	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		El ángulo de elevación del enlace de la grúa			0~85°	0~86°	0~86°	0~86°
		Velocidad del gancho (de seis a ocho veces)			0~12.0m/min	0~6.2 m/min	0~7.0 m/min	0~7.0 m/min
		Tiempo de elevación (de cuatro a cinco veces)			25s	20s	32s	40s

Características del producto

I. Características del ensamblaje del chasis

1, Adopte la tecnología de chasis de excavadora hidráulica, chasis especial de tendetubos de alta resistencia, con calidad confiable.

2, Oruga de tres costillas o doble costilla, nueve grupos de ruedas de apoyo y el ángulo de escalada máximo de 30°.

3, La bomba principal, el motor de giro y el motor de desplazamiento adoptan la marca alemana Rexroth para garantizar el funcionamiento fiable del sistema hidráulico de todo el vehículo.

4, La válvula principal adopta una solución de control totalmente eléctrico, que puede funcionar sin problemas y realizar una optimización precisa.

5, Adopte una estructura de conexión de alta resistencia entre el bastidor de desplazamiento y el bastidor del vehículo para garantizar que toda la máquina tenga suficiente rigidez durante la elevación.

6, Con un diseño de calibre aumentado, mejorando la estabilidad de toda la máquina, más adecuado para la condición de carga lateral.

7, 9 rodillos de apoyo se distribuyen en cada lado, con gran capacidad de carga, resistencia a altas temperaturas y adaptabilidad a las duras condiciones de trabajo.

II. Frenado seguro y fiable del sistema de conducción

1, Adopte el modo de transmisión hidrostática, con un pequeño impacto en el arranque y la parada, y puede realizar la dirección in situ.
2, Cuando el operador suelta la palanca de conducción, el freno del motor de conducción se cierra automáticamente para garantizar la seguridad del estacionamiento.
3, A través del cambio de marcha de alta y baja velocidad, puede lograr un movimiento de alta velocidad y un avance lento a baja velocidad.

III. Dispositivos de seguridad completos para garantizar la seguridad de la elevación

1, El dispositivo limitador de la pluma electrohidráulica puede limitar de forma fiable la posición límite de elevación de la pluma, para evitar el accidente de tirar y doblar la pluma.

2, El dispositivo anti-enrollamiento del gancho evita que el gancho se eleve más allá de la posición límite, para evitar que el gancho y el cable de acero se dañen.

3, El Indicador de Carga Segura (limitador de par) asegura que el equipo siempre funcione dentro de la carga nominal y asegura la seguridad del personal y el equipo.

IV. Motor

1, Adopte el motor Cummins, equipado con un sistema de combustible PT único y turbocompresor.

2, El motor Cummins con muchas ventajas obvias, por ejemplo, peso ligero, alta potencia, gran par, bajo consumo de combustible y mantenimiento sencillo.

V. Mecanismo central de soporte de giro

1, Alta fiabilidad del mecanismo central de soporte de giro.

2, Adopte un soporte de giro reforzado especial, que puede soportar un mayor par y carga.

VI. Sistema de elevación

1, El sistema de elevación adopta la transmisión totalmente hidráulica, con una transmisión estable y un buen rendimiento de micro movimiento.

2, El cabrestante de elevación y el cabrestante de enrollamiento son impulsados por un motor de par alto y baja velocidad; el cabrestante está equipado con un freno normalmente cerrado para garantizar el autobloqueo fiable de la elevación y el cabrestante.

3, La entrada de aceite del motor del cabrestante de elevación y el cabrestante de enrollamiento están equipados con una válvula de equilibrio de alta calidad producida por la empresa estadounidense SUN para garantizar que no haya caída libre bajo la carga nominal.

4, Adopte la elevación de cable de acero, y el impacto de arranque y parada se puede reducir mediante el uso de un bloque de poleas de múltiples velocidades, con un mejor microcontrol.

VII.Operación simple y conveniente

1, Toda la máquina adopta la solución de control totalmente eléctrico para optimizar la elevación y la rotación desde múltiples ángulos, con una respuesta de arranque rápida, operación ligera, flexible y confiable.

2, El sistema de elevación controla la extensión de la pluma y la acción de elevación del gancho a través de un mango piloto de control eléctrico universal, marca HC de Italia.

3, La rotación de la plataforma se controla mediante un mango piloto eléctrico, flexible y fiable.

4, La combinación perfecta del control piloto electrónico y la transmisión hidráulica, con dos modos de control de movimiento rápido y micro, hace que la operación de elevación tenga un micro movimiento superior, y la precisión del micro movimiento es de 2 mm en buenas condiciones.

VIII. Gran capacidad de adaptación

Ser capaz de trabajar en el entorno de -20 ℃ ~ +50 ℃, altitud por debajo de 3000 m y alto polvo.

IX. Humanización del espacio de operación

1, Cabina de operación con espacio espacioso y amplia visión; adopte asientos hidráulicos con absorción de impactos y suspensión; conducción más cómoda.

2, El sistema hidráulico adopta el modo de control piloto, estable y fiable.

3, Equipado con aire acondicionado (enfriador de aire)

Fotos del producto

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para clientes, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques, construcción de oleoductos, líneas de producción industrial, proyectos de energía limpia y otros campos industriales.

Nuestros servicios y fortalezas
Tenemos la capacidad de proporcionar soluciones viables para ayudar a los clientes a ser galardonados con un tiempo de ejecución del proyecto más corto, un menor costo de horas-hombre y una mayor eficiencia en la construcción/fabricación y una mejor calidad durante la fase de licitación del proyecto.

Basado en la disponibilidad de las instalaciones/sitio del cliente, podemos estudiar/diseñar y presentar configuraciones coincidentes en el programa del proyecto, la calidad, el costo y la productividad para garantizar que el ritmo de producción esté de acuerdo con los requisitos del proyecto.

Para apoyar la ejecución del proyecto, siempre estamos listos para trabajar como bomberos para proporcionar un suministro rápido de materiales del proyecto, desde diferentes consumibles, herramientas, equipos/máquinas hasta mercancías especiales. Con flexibilidad, también nos complace actuar como agente de adquisiciones en China para buscar los recursos de suministro requeridos.
