Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Equipo de soldadura de tuberías de 300 kg, Equipo de soldadura de tuberías de rendimiento fiable, Máquina de soldadura de tuberías industriales


Condición:	Nuevo	Tipo de máquina:	Robot de soldadura
Industrias aplicables:	Fabricación, obras de construcción	Ubicación de la sala de exposición:	No hay
Inspección de salida por vídeo:	Proveedor	Informe de ensayo de la máquina:	Proveedor
Tipo de comercialización:	Producto ordinario	Garantía de los componentes centrales:	1 año
Componentes básicos:	El motor, el motor	Garantización:	1 año
Puntos de venta clave:	Fácil de operar	Peso (kg):	300
Válvula de tensión:	DC 24V	En la actualidad:	Eso depende.
Capacidad nominal:	Eso depende.	Ciclo de trabajo clasificado:	El 60%
Las dimensiones:	Eso depende.	el uso:	Soldadura de tuberías
Nombre del producto:	Máquina de soldadura interna de tuberías	Diámetro conveniente:	508 ~ 1422 mm
Función:	Soldador de tuberías

Condición:	Nuevo
Tipo de máquina:	Robot de soldadura
Industrias aplicables:	Fabricación, obras de construcción
Ubicación de la sala de exposición:	No hay
Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor
Tipo de comercialización:	Producto ordinario
Garantía de los componentes centrales:	1 año
Componentes básicos:	El motor, el motor
Garantización:	1 año
Puntos de venta clave:	Fácil de operar
Peso (kg):	300
Válvula de tensión:	DC 24V
En la actualidad:	Eso depende.
Capacidad nominal:	Eso depende.
Ciclo de trabajo clasificado:	El 60%
Las dimensiones:	Eso depende.
el uso:	Soldadura de tuberías
Nombre del producto:	Máquina de soldadura interna de tuberías
Diámetro conveniente:	508 ~ 1422 mm
Función:	Soldador de tuberías

Equipo de soldadura de tuberías con un rendimiento fiable de 300 kg para uso industrial

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para clientes, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques, construcción de tuberías, líneas de producción industrial, proyectos de energía limpia y otros campos industriales.

El boquillero interno neumático producido por nuestra empresa se desarrolla absorbiendo tecnología y experiencia avanzadas de productos nacionales y extranjeros y combinándolas con las características de construcción de las empresas chinas de construcción de tuberías. Utilizando aire comprimido como energía, sin contaminación, especialmente adecuado para la construcción de tuberías de agua y tuberías de petróleo y gas natural con altos requisitos de protección ambiental. Tiene las ventajas de un rendimiento fiable, gran adaptabilidad, acción rápida, coincidencia precisa, estructura compacta, operación simple y ajuste preciso de la holgura. La calidad y el rendimiento del producto pueden ser comparables a los productos internacionales similares, incluyendo el interior neumático de tipo holgura boquilla, interior neumático de tipo zapata de cobre boquilla, interior neumático marino boquilla, llenar el vacío del mercado nacional.

Características del producto

1. Estructura simple y apariencia hermosa

2. Peso ligero, velocidad de marcha rápida, gran capacidad de escalada, bajo consumo de gas

3. Gran soporte, ajuste preciso de la holgura, mejora en gran medida la eficiencia de la construcción

4. Las piezas de la válvula son importadas, la junta está hecha de material de acero inoxidable para asegurar que la trayectoria del aire esté limpia, y el tipo de junta es de estructura tipo C para asegurar un rendimiento de sellado fiable

5. El bastidor de marcha se fabrica estrictamente de acuerdo con las herramientas tecnológicas para asegurar el rendimiento del conjunto de ruedas de marcha y mejorar el rendimiento de toda la máquina

6. Desde la fabricación hasta la instalación y puesta en marcha, toda la máquina se implementa estrictamente de acuerdo con las normas y procesos nacionales, asegurando que la cantidad de desalineación y la precisión del ajuste de la holgura estén dentro de 0,5 mm, cumpliendo con los requisitos de las normas de construcción de tuberías

Parámetros del producto

Abrazadera no autopropulsada (tirada manualmente)
Modelo	Tamaño de la tubería	Número de pistones	Potencia del pistón	L	W	H	Peso	Cubo
Modelo		Número de pistones	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0.04
HGDNQ8''	219	6X2	209	1593	189	189	53	0.06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0.14

Abrazadera autopropulsada (se desplaza por su propia energía)
Modelo	Tamaño de la tubería (mm)	Pistones (N.º)	Pistón Potencia (KN)	Potencia del motor (Hp)	L (mm)	W (mm)	H (mm)	Peso (KG)	Cubo (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

Componente principal del producto

Componentes principales de la boquilla: conjunto de boquilla (Bloque de expansión), cilindro de holgura, conjunto de accionamiento, bastidor de marcha, rueda de marcha, conjunto de freno, depósito de gas, bastidor de jaula delantero, joystick (tubería de gas), conjunto de trayectoria de gas, etc., controlado por aire comprimido como fuente de energía. Ver la imagen de abajo.

1, Bastidor de jaula delantero

4, Bloque de expansión trasero

2, Cilindro de holgura

5, Trayectoria de gas

3, Bloque de expansión delantero

6, Depósito de gas

7, Tuerca ajustable

10, Conjunto de freno

13, Rueda de marcha trasera

8, Conjunto de boquilla

11, Bastidor de marcha

9, Rueda de marcha delantera

12, Conjunto de accionamiento

Aplicación del componente principal

A. En primer lugar, el compresor de aire se conecta con el joystick (trayectoria de gas) y la tubería de entrada de aire en el bastidor de jaula delantero con una manguera de alta presión y una junta rápida para lograr el propósito de llenar o llenar de aire; El joystick (trayectoria de gas) se conecta entonces al eje de control en el bastidor de jaula delantero mediante un gancho.

B. E.joystick (trayectoria de gas) está soldado por una tubería de acero hueca, y su función:

1, Volumen de gas suplementario. 2, Control de la trayectoria del aire: fila delantera ascendente, fila delantera retráctil, fila trasera ascendente, fila trasera retráctil, apertura de la holgura, cierre de la holgura. 3, Controlar el movimiento hacia adelante de la boquilla.

C. El cable de control se utiliza para controlar el accionamiento de marcha, frenado, apuntado hacia adelante y hacia atrás.

Al caminar, el cable de marcha hacia adelante debe estar apretado, y el freno automático se aplicará cuando se suelte para evitar una velocidad demasiado rápida al bajar. Si es necesario avanzar, apriete rápidamente el cable y suéltelo rápidamente para realizar la marcha por puntos.E.El depósito de gas

se instala en el extremo de la boquilla, y su función es la siguiente: 1, Realizar el equilibrio de toda la máquina. 2, Almacenamiento de gas. E.El conjunto de boquilla

es la parte central del dispositivo de sujeción, que se compone del cilindro, el distribuidor y dos grupos de bloques de expansión (garra de sujeción), etc., que completa principalmente la coincidencia.

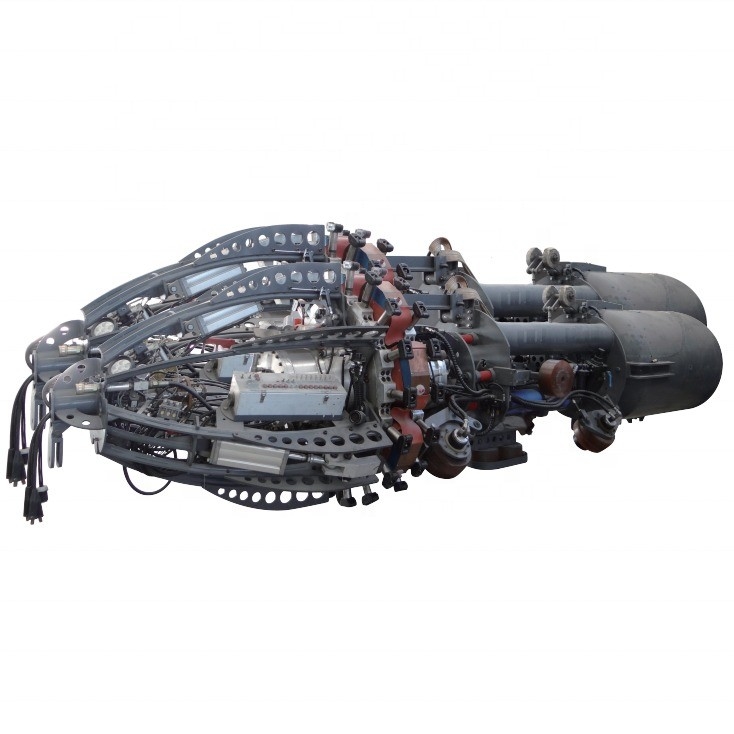

Fotos del producto

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para clientes, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques, construcción de tuberías, líneas de producción industrial, proyectos de energía limpia y otros campos industriales.
Nuestros servicios y fortalezas

Tenemos la capacidad de proporcionar soluciones viables para ayudar a los clientes a obtener un tiempo de ejecución del proyecto más corto, menos costo de horas-hombre y una mayor eficiencia en la construcción/fabricación y una mejor calidad durante la fase de licitación del proyecto.

Basándonos en la disponibilidad de las instalaciones/el espacio del sitio del cliente, podemos estudiar/diseñar y presentar configuraciones coincidentes en el programa del proyecto, la calidad, el costo y la productividad para garantizar que el ritmo de producción esté de acuerdo con los requisitos del proyecto.
