2023 Máquina hidráulica de flexión de tuberías frías para la construcción de oleoductos de Oriente Medio

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: WINCOO

Condiciones de pago y envío

Precio: $84,500.00/sets 1-99 sets

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

material / metal procesado:	Acero de carbono, acero inoxidable	condición:	Nuevo
Tipo de máquina:	Máquina para doblar tuberías	Radio de curvatura (mm):	76.2 - 711.2
Ángulo de plegado máximo (grados):	90	Precisión de doblez (grados):	0.5
Automatización:	Automático	Año:	2023
Potencia en kW:	160	Peso (kg):	2000
Garantía:	1 año	Industrias Aplicables:	Fabricación, obras de construcción
Puntos Clave de Venta:	Precio competitivo	Ubicación de la sala de exposición:	Ninguna
Tipo de comercialización:	Nuevo producto 2022	Informe de Prueba de Maquinaria:	Proporcionado
Inspección de salida de video:	Proporcionado	Garantía de componentes principales:	1 Año
Componentes básicos:	Motor, bomba, motor	Nombre del producto:	Máquina para doblar tuberías
Servicio postventa:	Soporte en línea	Aplicación:	Maquinaria de construcción de la tubería
Palabras Clave:	El sistema de deslizamiento de tuberías hidráulico

material / metal procesado:	Acero de carbono, acero inoxidable
condición:	Nuevo
Tipo de máquina:	Máquina para doblar tuberías
Radio de curvatura (mm):	76.2 - 711.2
Ángulo de plegado máximo (grados):	90
Precisión de doblez (grados):	0.5
Automatización:	Automático
Año:	2023
Potencia en kW:	160
Peso (kg):	2000
Garantía:	1 año
Industrias Aplicables:	Fabricación, obras de construcción
Puntos Clave de Venta:	Precio competitivo
Ubicación de la sala de exposición:	Ninguna
Tipo de comercialización:	Nuevo producto 2022
Informe de Prueba de Maquinaria:	Proporcionado
Inspección de salida de video:	Proporcionado
Garantía de componentes principales:	1 Año
Componentes básicos:	Motor, bomba, motor
Nombre del producto:	Máquina para doblar tuberías
Servicio postventa:	Soporte en línea
Aplicación:	Maquinaria de construcción de la tubería
Palabras Clave:	El sistema de deslizamiento de tuberías hidráulico

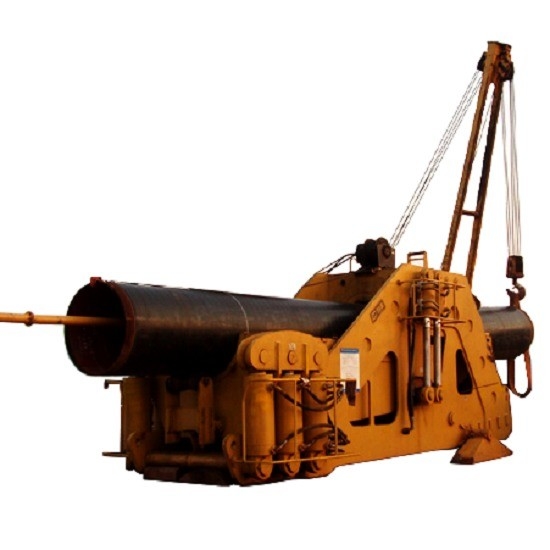

2023 Máquina hidráulica de flexión de tuberías frías para la construcción de oleoductos de Oriente Medio

WINCOO ENGINEERING CO.,LTD

La máquina dobladora de tubos en frío hidráulica se compone principalmente de soporte exterior, matriz inferior, asiento de posicionamiento, bloque de cuña, cilindro hidráulico, dobladora de tubos, bastidor de soporte de tubos, estación de energía, etc.

Componente principal del producto

I. Características y ventajas de la máquina dobladora de tubos en frío hidráulica.

Realice una optimización de datos a gran escala en el cilindro hidráulico de la dobladora de tubos en frío. Con el fin de acortar la velocidad de doblado de la máquina dobladora de tubos en frío, se calcula con precisión la carrera de trabajo del cilindro hidráulico y la velocidad de doblado se mejora obviamente. El experimento teórico puede ahorrar un 10% de tiempo al doblar un tubo de doblado en frío a unos 10°. Mejorar la eficiencia del trabajo.

1, Para mejorar la velocidad de doblado, se fabrica especialmente la válvula de control de funcionamiento importada de Italia con un gran caudal (aproximadamente 400 litros por minuto). Vida útil prolongada.

2, El motor, el cilindro hidráulico y otras piezas son producidos por fabricantes profesionales en China y en el extranjero.

II. Características y ventajas de la estación de energía

Estación de energía independiente

1, El diseño de la parte de potencia de la dobladora de tubos en frío de una pieza es relativamente estrecho. Durante el mantenimiento del motor, la extracción del filtro de aceite y del filtro de diésel es complicada debido al pequeño espacio entre varias piezas. La estación de energía independiente es muy conveniente en el mantenimiento diario debido al gran espacio entre las diferentes piezas.

2, Con el fin de proporcionar al operador un entorno de trabajo con poco ruido, la parte de potencia está diseñada como un tipo independiente, que puede estar lejos del motor principal, y el dispositivo de conexión rápida se utiliza para conectar con el motor principal. Mientras tanto, es conveniente para el transporte de la máquina dobladora de tubos en frío.

3, La temperatura de funcionamiento del circuito de aceite hidráulico del equipo doblador de tubos está entre -30 ºC y 50ºC. El entorno de construcción de alta temperatura ha causado inconvenientes a la construcción prolongada de la tubería de doblado en frío, lo que es fácil de causar un aumento de la temperatura del aceite y el envejecimiento acelerado de los componentes hidráulicos, lo que ha afectado seriamente la vida útil del equipo. El radiador de la fuente de alimentación debe tener suficiente capacidad de disipación de calor. Por lo tanto, el diseño de un dispositivo de radiador especial, el efecto de disipación de calor es dos veces el del radiador ordinario, e instaló un sensor de temperatura, la realización del control automático de la temperatura. Asegúrese de que la dobladora de tubos en frío pueda funcionar durante mucho tiempo sin detenerse. Mayor eficiencia en el trabajo.

4, Se añade un dispositivo de precalentamiento de aceite hidráulico

Durante la construcción de la dobladora de tubos en frío en un entorno de baja temperatura, debido a la baja temperatura del aceite hidráulico, el sistema de circulación de precalentamiento se forma utilizando el radiador del motor, de modo que la temperatura del aceite hidráulico aumenta rápidamente, el tiempo de precalentamiento del equipo aumenta y el equipo entra en el estado de funcionamiento por adelantado.

5, El filtro de succión de aceite y el filtro de retorno de aceite se instalan en el buzón hidráulico de la estación de energía, y se instala el dispositivo de advertencia para la limpieza y el reemplazo del elemento filtrante del filtro de aceite hidráulico. Puede indicar al operador que realice los trabajos de mantenimiento a tiempo.

III, Características y ventajas del mandril hidráulico

El mandril hidráulico fue optimizado y mejorado. Sin afectar la calidad de la curva normal, se acorta y se optimiza para reducir el peso total y prolongar en gran medida la vida útil del mecanismo de desplazamiento. Mayor eficiencia en el trabajo.

Parámetros del producto

Modelo

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Rango de doblado

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Tipo de tubo aplicable

Es aplicable a la flexión de tuberías roscadas, tuberías rectas, tuberías sin costura, capa anticorrosión interna y polietileno exterior
tubería de acero anticorrosión sin dañar la capa anticorrosión de la tubería de acero.

Temperatura de funcionamiento

-30ºC~+50ºC

Potencia del motor

46kW

77 kW

118 kW

132 kW

160 kW

Cilindro de aceite

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Cilindro elevador

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Tensión del cabrestante hidráulico

1.5T

12T

Instalación en campo

La pista instalada está totalmente sellada y lubricada, sin mantenimiento, especialmente adecuada para trabajar en climas fríos. Después de un
almacenamiento prolongado, se puede utilizar inmediatamente, sin trabajos de mantenimiento adicionales.

Diseño modular

Dimensiones (L*W*H)mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Parámetro de la máquina
8566×3190×3500

Parámetro de la estación hidráulica
4300×2280×2760

Características del producto

1, La principal fuente de energía hidráulica adopta el motor Deutz, la bomba hidráulica y el motor hidráulico, que son de la marca HUADE, bien conocida en China.

2, El mecanismo de funcionamiento adopta piezas de montaje importadas de Italia, que es ligero y flexible en el funcionamiento y preciso en el control, lo que garantiza la flexión precisa de la tubería de acero

3, El mandril adopta un control totalmente hidráulico, una estructura de cuña de acero de doble ángulo y una estructura blanda externamente para garantizar eficazmente que la capa anticorrosión interna de la tubería de acero no se dañe. Su principio de funcionamiento es utilizar su cara de cuña y el accionamiento hidráulico para que se levante rápidamente y cumpla con los requisitos de flexión de la tubería de acero. La parte de desplazamiento del mandril es utilizar la energía hidráulica auxiliar para accionar el motor hidráulico para garantizar el desplazamiento suave del núcleo del neumático en la tubería de acero.

4, La máquina de tubería en frío hidráulica proporcionada por nuestra empresa se refiere a las ventajas de productos similares en el país y en el extranjero, con un diseño razonable, una estructura compacta, controlabilidad y alta eficiencia de trabajo. Es una herramienta esencial para el procesamiento y la producción de doblado de tuberías en frío de grandes tuberías.

5, Toda la máquina adopta equipos de energía y dispositivos de accionamiento hidráulico de alta calidad, que tienen un rendimiento excelente, una calidad confiable y pueden adaptarse a condiciones de construcción duras.

Fotos del producto

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para clientes, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques, construcción de oleoductos, líneas de producción industrial, proyectos de energía limpia y otros campos industriales.

Nuestros servicios y fortalezas
Tenemos la capacidad de proporcionar soluciones viables para ayudar a los clientes a ser galardonados con un tiempo de ejecución del proyecto más corto, un menor costo de horas-hombre y una mayor eficiencia en la construcción/fabricación y una mejor calidad durante la fase de licitación del proyecto.

Basándonos en la disponibilidad de espacio en las instalaciones/sitio del cliente, podemos estudiar/diseñar y presentar configuraciones coincidentes en el programa del proyecto, la calidad, el costo y la productividad para garantizar que el ritmo de producción esté de acuerdo con los requisitos del proyecto.

Para apoyar la ejecución del proyecto, siempre estamos listos para trabajar como bomberos para proporcionar un suministro rápido de materiales del proyecto, desde diferentes consumibles, herramientas, equipos/máquinas hasta mercancías especiales. Con flexibilidad, también nos complace actuar como agente de compras en China para buscar los recursos de suministro requeridos.
