Name: Saldador telescópico de tractor de soldadura con ramas para la construcción de tuberías Peso 13000 KG
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Jiangsu, China

Nombre de la marca: WINCOO

Condiciones de pago y envío

Precio: $136,800.00/sets 1-99 sets

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Condición:	Nuevo	Garantización:	1 año
Industrias aplicables:	Fabricación, obras de construcción	Peso (kg):	13000
Ubicación de la sala de exposición:	No hay	Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor	Tipo de comercialización:	Nuevo producto 2022
Garantía de los componentes centrales:	1 año	Componentes básicos:	Motor, caja de cambios, motor, bomba
Punto de venta único:	Alta eficiencia de funcionamiento	Nombre del producto:	Soldador de pago
Aplicación:	Estación de soldadura	Servicio postventa:	Apoyo en vídeo
Palabras clave:	Tractor de soldadura

Condición:	Nuevo
Garantización:	1 año
Industrias aplicables:	Fabricación, obras de construcción
Peso (kg):	13000
Ubicación de la sala de exposición:	No hay
Inspección de salida por vídeo:	Proveedor
Informe de ensayo de la máquina:	Proveedor
Tipo de comercialización:	Nuevo producto 2022
Garantía de los componentes centrales:	1 año
Componentes básicos:	Motor, caja de cambios, motor, bomba
Punto de venta único:	Alta eficiencia de funcionamiento
Nombre del producto:	Soldador de pago
Aplicación:	Estación de soldadura
Servicio postventa:	Apoyo en vídeo
Palabras clave:	Tractor de soldadura

Saldador telescópico de tractor de soldadura con ramas para la construcción de tuberías Peso 13000 KG

WINCOO ENGINEERING CO., LTD. y sus subsidiarias

El tractor de soldadura de la serie HG,también conocido como soldador de pago,es la opción perfecta para la soldadura de tuberías.
La transmisión y el robusto bastidor lo hacen adecuado para condiciones de trabajo severas.la bomba hidráulica y así sucesivamente han seleccionado entre los principales proveedores con una red de asistencia mundialLo que es más, para dar la máxima flexibilidad y el valor-por-el-dinero en el sitio.

Descripción de los productos

HG series welding workstation is a pipeline welding equipment developed by our company according to the technical development requirements of long-distance pipeline and the experience of similar products at home and abroad.El uso de la tecnología de marcha de accionamiento hidráulico completo, los principales componentes del uso de componentes hidráulicos de renombre internacional, mejoran el rendimiento técnico y la fiabilidad del vehículo,alcanzar el nivel de productos similares en el extranjeroPuede transportar máquina de soldadura eléctrica, compresor de aire y otros equipos.

La estación de trabajo de soldadura de la serie HG adopta un motor diesel de marca de renombre internacional como fuente de energía, y el sistema de generación de energía montado en el vehículo tiene una capacidad de suministro de energía externa de 160kva.El sistema de generación de energía adopta la forma de transmisión directa, que tiene las ventajas de una estructura simple, menos puntos de falla, pequeño volumen, alta eficiencia, transmisión estable, bajo ruido y bajo consumo de energía.de acuerdo con las características de operación de la estación de trabajo de soldadura diseñar especialmente el sistema de marcha de accionamiento hidráulico completo, la capacidad fuera de carretera es fuerte, excepto puede en el área general de conducción por carretera, pero también es adecuado en el desierto, el suelo suelto,la meseta y así sucesivamente el medio ambiente mala área lleva a cabo una gran operación de construcción de ingeniería de campo.

Las partes de la cubierta de la máquina adoptan el diseño de la puerta izquierda y derecha, conveniente para el mantenimiento diario.

Componente principal del producto

I. El motor

Cummins 6btaa-5.9-c202 (2200) de cuatro tiempos, turboalimentado, arranque eléctrico directo, motor diesel enfriado con agua.

El motor tiene una alta reserva de potencia, una potencia fuerte, una calidad estable de generación de energía y un mantenimiento conveniente.con su mejorado sistema de enfriamiento del motor y gran estructura del tanque de agua, ha sido capaz de soportar el ambiente de alta temperatura de la oficina de tuberías en la India y el ambiente de baja temperatura de la ingeniería rusa.

El equipo estándar ha sido equipado con un prefiltro de aire, que puede eliminar el 95% del polvo y las impurezas en el sistema de admisión de aire mediante la adición de un prefiltro de aire,que puede prolongar el tiempo de limpieza y reemplazo del elemento de filtro de aire de 6 a 10 veces, reducir el desgaste precoz del motor, prolongar la vida útil del motor y mejorar la adaptabilidad del equipo al medio ambiente.

Motor Cummins, diseñado para rendimiento, durabilidad y ahorro de combustible, con nivel de emisiones G3.

II. PSistema de generación de energía

La parte de potencia del generador adopta la marca Cummins, y el generador adopta productos de Stanford de marca famosa internacional.

El modelo: No. UCI274F

Potencia de salida nominal: 160 KVA

Medidas anticorrosión: tres tratamientos anti-pintura

Salida del generador: sistema de alambre de tres fases y cuatro fases

Características del sistema de generación de energía:

1) Diseño de suspensión neutral, línea cero no está conectada a tierra.

2) El interruptor principal de generación de energía tiene las funciones de evitar la falta de fase, sobre la corriente y el choque eléctrico.

3) Los interruptores de cada división de fase están en caso de falta de fase, sobre corriente y descarga eléctrica.

4) Todos los enchufes deberán ser impermeables.

III. Tsistema de ravel

Chasis para la tecnología de chasis de excavadora hidráulica importada, combinado con las condiciones de trabajo de la demanda de la central eléctrica móvil hidráulica, chasis especial personalizado, estructura firme,gran capacidad de carga, buena estabilidad, excelente plataforma para expandir, para evitar la transformación del chasis de la excavadora conducen al desarrollo del vehículo, la capacidad de carga y la pobre, la pobre pobre amortiguación y rigidez;El sistema de marcha adopta "cuatro ruedas y un cinturón" y el mecanismo de tensión, que tiene una gran versatilidad, una buena intercambiabilidad y una calidad confiable.Diferente de la central eléctrica móvil totalmente hidráulica con transformación del chasis de la excavadora, los productos proporcionados por nuestra empresa tienen un conjunto más de ruedas de apoyo, con 7 ruedas de apoyo en cada lado, lo que aumenta la longitud de la puesta a tierra, mejora la estabilidad del vehículo,Asegura especialmente la estabilidad de la escalada, mejora la capacidad de escalada y hace que la conducción sea suave y segura.

La distancia mínima desde el suelo es de 560 mm, el ángulo de aproximación es de 35° y el ángulo de salida es de 38°.la parte inferior de la estructura de la forma del mantenimiento del motor y del sistema de transmisión, el mantenimiento es conveniente, la parte inferior de la forma de la palma del resultado en la capacidad de vadeo es pobre,fácil de almacenar en el fondo de un buque forma sedimentos y otros diversos no puede descargar afectan a defectos tales como la vida útil de los equipos, los productos de nuestra empresa cancelaron la parte inferior de la forma es una estructura completamente cerrada, con ocho estructura de marco de viga, el motor y la transmisión, etc. La mayoría de las partes por encima de la plataforma,el mantenimiento del equipo conveniente, capacidad de vadeo fuerte, profundidad de hasta 1100 mm.

Adopta tecnología de transmisión hidráulica, las vías izquierda y derecha son controladas por las dos manijas respectivamente, que pueden realizar tanto la dirección unilateral como la dirección in situ.Tiene las características de fácil de aprender., ligero y flexible, seguro y fiable.

Sistema de frenado a madurar para evitar el sistema de frenado, frenado del vehículo y freno de estacionamiento y motor de marcha y reductor integrados juntos, con funciones de enlace,que está operando la manija de conducción, sistema de frenado levantado automáticamente, para conducir, el mango de nuevo a la mediana, frenado automático, sistema de frenos puede freno de estacionamiento, para garantizar que el funcionamiento del sistema de frenos es flexible,frenado seguro y fiable.

Bajocarro de carrocería con propulsión totalmente hidráulica, con un diseño robusto, una gran capacidad todoterreno y un rendimiento de frenado confiable.

IV. HSistema hidráulico

El sistema hidráulico del chasis adopta el sistema hidráulico sensible a la carga de Danfoss y Doosan de Estados Unidos con tecnología madura de excavadoras, que pertenece al sistema hidráulico cerrado.

El sistema de grúa adopta el sistema hidráulico de control de válvula abierta maduro, que está compuesto por bomba de engranajes, cabrestante hidráulico, cilindro hidráulico, válvula de múltiples vías y válvula de equilibrio.

Nuestra compañía se adhiere a la optimización, y tubería vertical y horizontal, pareja suave dura, ordenada,concepto de diseño de protección fija razonable y fiable del diseño e instalación de tuberías hidráulicas, las partes hidráulicas principales y la tubería en la plataforma a simple vista, el escalonado, en la plataforma de los componentes hidráulicos sólo quitar la cubierta un pequeño perno puede ser conveniente para el mantenimiento,por lo que las piezas del sistema hidráulico del vehículo son fáciles de reparar y mantener, toda la presión nominal en la tubería es 1,5 veces superior a la presión hidráulica.Las mangueras hidráulicas Manuli y los sellos producidos con tecnología profesional italiana son adecuados para el funcionamiento normal del equipo bajo la temperatura ambiente de -40 °C - + 50 °C.

- ¿ Qué es eso?Sistema de elevación

La configuración estándar de la grúa adopta una grúa especial para vehículos de construcción, rotación continua de 360 °; La grúa es una grúa de brazo plegable; Alcance máximo de trabajo 8,5 m; Torque máximo de elevación 132,3 kn.m;Carga de elevación nominal: 6.3t. Forma de variación de la amplitud del rayo: variación de la amplitud del cilindro hidráulico.

PALFINGER grúa, marca mundialmente famosa, brazo telescópico de accionamiento hidráulico, rotación de 360°. (Otras marcas están disponibles)

VI. Hombre-máquina

Adopta la cabina de la excavadora, adopta un diseño racionalizado, proceso de moldeo de moldeo, el conjunto es hermoso y generoso.y ventanas en la esquina inferior izquierda aseguran la visión amplia del conductorLos airbags están instalados en todas las partes móviles de la cabina para garantizar una buena sujeción de la cabina.

Toda la cabina adopta amortiguación hidráulica para reducir la vibración, lo que elimina efectivamente el daño de la vibración de toda la máquina a las personas y las cosas en la cabina,y mejora en gran medida la comodidad de los operadores.

La cerradura de la puerta del conductor está hecha de acero, que se utiliza principalmente para la cerradura de la puerta del conductor de excavadoras como Hitachi y Hyundai.El eje de la perilla de la cabina está hecho de acero fundido 35 #.

VII. El Consejo EuropeoCapacidad de carga

La capacidad de carga de la plataforma es de 9 t; tamaño de la plataforma: 5740 mm × 2800 mm. La soldadora semiautomática DC400 / NL23P (incluyendo cables de conexión, cableado, etc.)En el caso de las centrales eléctricas, el compressor de aire fabricado en los Estados Unidos puede ser instalado en una central eléctrica móvil para satisfacer las condiciones de servicio..

El diseño de la estructura del gabinete trasero es razonable, adopta el concepto de diseño de división modular y amplía efectivamente el espacio de instalación y el espacio de disipación de calor.El motor y el generador están dispuestos en el lado derecho del gabinete, y todo el espacio situado en el lado izquierdo se divide en dos zonas abiertas.

Para reducir las vibraciones de toda la máquina, se dispone de un soporte especial y de un amortiguador.vibración de alta frecuencia de baja elevación para evitar que el equipo de transporte se dañe por vibración, el aislamiento de vibración, debe basarse en la absorción de golpes pertenece al aislamiento pasivo de vibración, y algunos equipos de transporte de la instalación de la fuerza del pie de dos factores bajos,empresa de tuberías al azar para el transporte de equipos tales como gabinete de control eléctrico y máquina de soldadura eléctrica soporte de montaje especial y un área de contacto dedicada amortiguador de goma más grande, como se muestra en la figura siguiente, garantizar que cumplan con los requisitos de la construcción de campo.

VIII. Dispositivo de seguridad

Dispositivo de bloqueo de seguridad, el operador puede levantar la palanca de accionamiento después de salir de la cabina, y el equipo está en estado de parada para evitar la conducción accidental;el instrumento de control del equipo suministrado tiene la función de alarma de visualización de la temperatura del agua del motor., la temperatura del aceite demasiado alta, la presión del aceite demasiado baja y la función de protección de parada automática.

El equipo está equipado con el dispositivo de protección de cortocircuito eléctrico necesario, un seguro completo y un interruptor de protección contra fugas de dos niveles para garantizar la seguridad de los operadores y el equipo.

La instalación del equipo es conveniente y rápida, el tiempo de operación se acorta, el mantenimiento es simple.

1, las piezas de mantenimiento diario están dispuestas en el exterior, fácil de operar.

2, Adopte piezas de transmisión de energía libres de mantenimiento, reducir en gran medida la carga de trabajo de mantenimiento.

3El motor dispone de un prefiltro que prolonga en gran medida el período de mantenimiento y la vida útil del equipo.

Parámetros del producto

Cuadro de parámetros técnicos
Número de modelo.	HG85	HG100	HG125	HG160
Dimensiones generales/LDH(mm)	462023002930	5150 * 2370 * 2955	5150 * 2370 * 2955	631030003300
Peso de funcionamiento sin carga	8.8T	10T	10T	13T
Presión específica de contacto con el suelo del rastreador	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
Gradabilidad	≤ 30 grados	≤ 30 grados	≤ 30 grados	≤ 30 grados
Tracción	≤ 91 kn	≤ 91 kn	≤ 91 kn	≤ 91 kn
Velocidad de conducción baja	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 3,7 km/h
Velocidad de conducción a gran velocidad	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 6,4 km/h
Disponibilidad mínima de la gruta	450 mm	Las demás:	Las demás:	Las demás:
Duración de la trayectoria	Las demás:	2760 mm	2760 mm	Con una anchura superior a 300 mm
Distancia entre vías	1750 mm	de una anchura igual o superior a 1770 mm	de una anchura igual o superior a 1770 mm	Las demás:
Ancho del carril	480 mm	570 mm	570 mm	570m

Datos básicos de la máquina
Número de modelo.	HG85	HG100	HG125	HG160
El motor
Número de modelo.	Las partes de los equipos de ensayo deberán estar equipadas con un equipo de ensayo y un equipo de ensayo.	Las condiciones de los productos de la categoría 2 se aplicarán a los productos de la categoría 2 y a los productos de la categoría 3 incluidos en el anexo II.	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.	Se aplicarán los siguientes requisitos:
Potencia nominal	97 kW	127 kW	132 kW	155 kW
Velocidad nominal	Las demás partidas	Las demás partidas	Las demás partidas	Las demás partidas
Sistema eléctrico	24 V	24 V	24 V	24 V
Comienzo	6.6KW/8.25 CV	6.6KW/8.25 CV	6.6KW/8.25 CV	6.6KW/8.25 CV
El desplazamiento	5.9L	5.9L	5.9L	5.9L
Cenerador
Número de modelo.	El nombre de la ciudad de Stamford es UCI224G	Stamford UCI274C, el cual es el más pequeño de los Estados Unidos.	Stamford UCI274E y sus miembros	El nombre de la ciudad de Stamford es UCI274F
Capacidad nominal	85 KVA	El valor de las emisiones	El valor de la energía	Las demás:
Válvulas de tensión	Las partidas 1 y 2 no se aplicarán.	Las partidas 1 y 2 no se aplicarán.	Las partidas 1 y 2 no se aplicarán.	Las partidas 1 y 2 no se aplicarán.
Frecuencia nominal	50 Hz	50 Hz	50 Hz	50 Hz
Sistema hidráulico
Potencia máxima de la bomba	220 l/min	220 l/min	220 l/min	220 l/min
Presión de trabajo	29Mpa	29Mpa	29Mpa	29Mpa
Potencia de la bomba de la grúa	35 l/min	35 l/min	35 l/min	90 l/min
Presión de trabajo	20Mpa	20Mpa	20Mpa	30Mpa
Las condiciones de funcionamiento
Hacer	El dedo palmo	El dedo palmo	El dedo palmo	El dedo palmo
Capacidad para levantar	≤ 3200 kg	≤ 3200 kg	≤ 3200 kg	≤ 5000 kg
Distancia de alcance	≤ 5,6 m	≤ 7,8 m	≤ 7,8 m	≤ 8 m
Forma giratoria	360 grados	360 grados	360 grados	360 grados

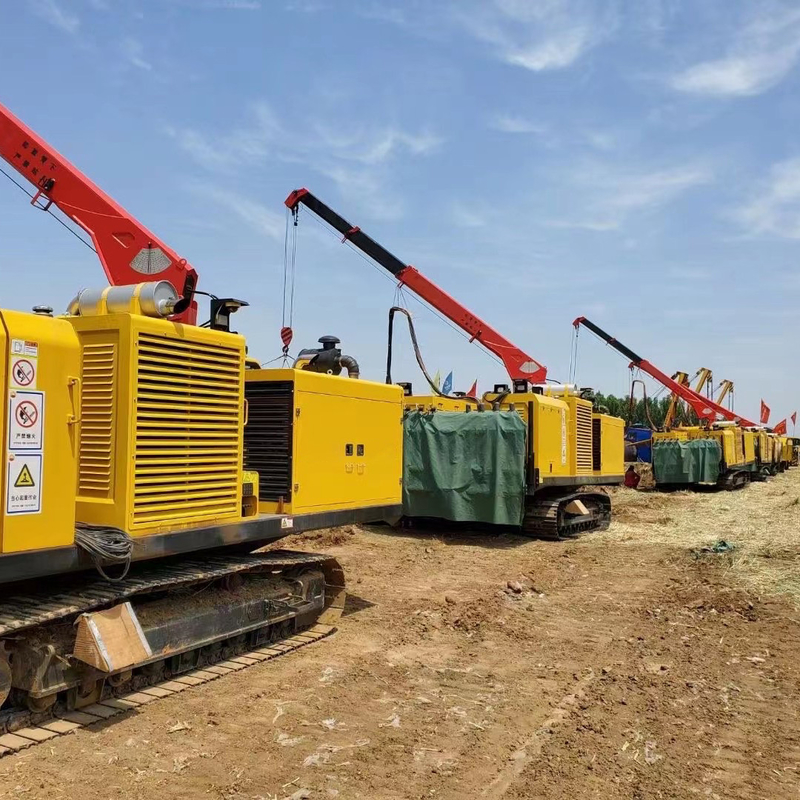

Fotos del producto

Wincoo Engineering Co., Ltd (WINCOO) se dedica a ofrecer las soluciones/equipos más adecuados para el cliente, fabricantes, empresas EPC/C en la fabricación de tuberías, construcción de tanques,construcción de tuberías, líneas de producción industrial, proyecto de energía limpia y otro campo industrial.

Nuestros servicios y fortaleza
Tenemos la capacidad de proporcionar soluciones viables para apoyar a los clientes a ser galardonados con un tiempo de ejecución del proyecto más corto,Menos costes de mano de obra y un método de construcción/fabricación más eficiente y una mejor calidad durante la fase de licitación del proyecto.

Basados en la disponibilidad de las instalaciones/espacios del sitio del cliente, somos capaces de estudiar/diseñar y presentar configuraciones coincidentes en el cronograma del proyecto, calidad,coste y productividad para garantizar que el ritmo de producción se ajuste a los requisitos del proyecto.

Para apoyar la ejecución del proyecto, siempre estamos listos para trabajar como bomberos para proporcionar un suministro rápido de materiales del proyecto desde diferentes consumibles, herramientas, equipos / máquinas hasta mercancías especiales.Con flexibilidad, también nos complace desempeñarnos como agente de compras en China para buscar los recursos de suministro requeridos.
