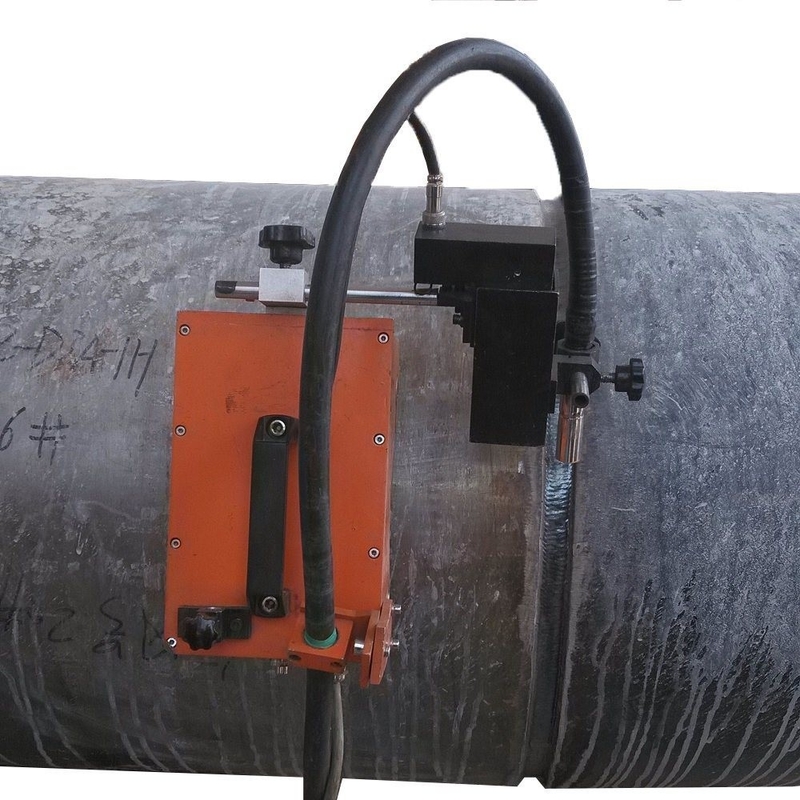

Tractor de soldadura orbital con tubo magnético WQ-III de tipo eléctrico y manual
El WQ-III es adecuado para soldar paredes internas y externas de tuberías, no se requieren rieles y la soldadura se puede realizar a lo largo de la superficie del arco de la pieza de trabajo.
El tractor de soldadura automática de CO2 se utiliza ampliamente en buques, puentes, locomotoras, estructuras de acero, industria petroquímica y otras industrias, adecuado para una variedad de estructuras de soldadura, como:placa de refuerzoLas principales ventajas son:
1Reducir la intensidad del trabajo y mejorar el ambiente de trabajo;
2Para mejorar la eficiencia de trabajo, es 1,5 veces mayor que la soldadura manual;
3Para evitar la mala calidad de la costura de soldadura causada por factores humanos, la tasa de defectos de la soldadura manual es de el 20% aproximadamente, y elEl tractor de soldadura automática no producirá tasa de defecto de soldadura debido a la soldadura artificial. Por lo tanto, su beneficio global es casi 200% mayor que el de la soldadura manual;
4, Alto grado de automatización para garantizar la estabilidad de la calidad de la soldadura;
5, operación sencilla y conveniente, no requiere trabajadores técnicos muy cualificados.
Características del producto
1, WQ-III es un dispositivo de soldadura automática oscilante, una soldadura puede obtener una soldadura más amplia.
2La velocidad de oscilación, el rango de oscilación, la posición central y el tiempo de residencia izquierda y derecha se pueden ajustar, adecuados para varias especificaciones de la soldadura.
3, pequeño tamaño, peso ligero, fácil de instalar y mover, los trabajadores no cualificados también pueden llevar a cabo la soldadura.
4, se instala un imán permanente para evitar la desconexión de la línea de soldadura durante la soldadura.
Apto para soldar tuberías de diversas estructuras de acero.
Componentes: dispositivo de oscilación del cañón de soldadura, deslizador, manija del cañón de soldadura, caja de control, panel de control y otros accesorios:
1Dispositivo de balanceo: utilizado para accionar la pistola de soldadura para la soldadura de balanceo de péndulo
2. Parte motriz: el dispositivo motriz del carrito está compuesto por cuatro ruedas magnéticas, engranajes helicoidales, cadenas y ruedas dentadas
3, parte del deslizador: se utiliza para ajustar la posición del arma de soldadura, se puede ajustar la posición antes y después de la soldadura.
4, fijación del arma de soldadura: dispositivo de sujeción del arma de soldadura, puede ajustar el ángulo del arma de soldadura.
5, caja de control: todos los movimientos del tractor se pueden ajustar.
Introducción del panel de control
1, Pulsera para ajustar la corriente y el voltaje: gire el pulsera en el sentido de las agujas del reloj para aumentar el valor (El tractor tiene dos enchufes de 3P y 8P, cuando se utiliza el enchufe 3P,el mando de regulación de corriente y voltaje no es válido, y luego la corriente y el voltaje del alimentador de alambre se deben ajustar; el mando de corriente y voltaje es eficaz cuando se utiliza el enchufe 8P)
2, Pulsera de selección para soldadura/no soldadura: la palanca debe estar en la posición de soldadura para soldar
3, punto de alimentación: dispositivo de alimentación manual del cable
4, Interruptor de marcha: controlar el coche caminando y deteniéndose, si el interruptor "saldado/no soldado" se coloca en la posición "no soldado", abrir el interruptor de marcha, el tractor sólo caminando sin soldadura
5, Ajuste de la velocidad de marcha: el botón de ajuste de la velocidad de marcha del tractor.
6, Opción de dirección de marcha: elegir caminar a la izquierda o a la derecha
7, interruptor de alimentación y luz indicadora: la luz indicadora está encendida después de que la energía está encendida
8, Parte de control de swing: puede ajustar la velocidad de swing, rango de swing, tiempo de estancia izquierda y derecha, posición central y modo de swing
| Las partidas |
Parámetro |
Nota |
| El tractor |
Fuente de alimentación |
Acción de corriente alterna 220 V |
| Tamaño |
240×330×310 |
No se puede utilizar. |
| Peso |
16 kilos |
Incluido el swinger |
| Modo de movimiento |
Con tracción a las cuatro ruedas |
Las ruedas magnéticas |
| Velocidad de marcha |
Se trata de un sistema de control de velocidad. |
| Motor de oscilación |
El valor de las emisiones de CO2 será el siguiente: |
| Rango ajustable de la pistola de soldadura |
Arriba y abajo |
| Antes y después |
85 mm |
| Rango de ajuste del ángulo de operación |
360° |
| Realizar el rango de ajuste del ángulo |
0° |
| Control de las emisiones |
Función de funcionamiento |
Modo de movimiento |
|
| Velocidad de oscilación |
0 a 10 rpmMuestra con escala) |
| Esfera de oscilación |
0-±10°Muestra con escala) |
| Ajuste del tiempo de residencia izquierdo y derecho |
0-2S(Muestra con escala) |
| Rango central de movimiento |
0-± 8° |
| Alimentación de alambre de pulgada |
| Comienza/acaba caminando |
| Control de corriente/tensión de soldadura |
| Elección de la dirección de marcha |
| Regulación de la velocidad de marcha |
Se trata de un sistema de control de la velocidad.Muestra con escala) |
| Opciones de soldadura/no soldadura |
A. Preparación para la soldadura
1Las herramientas necesarias para la soldadura son las máquinas de soldadura y los dispositivos de alimentación de alambre
2Se requieren cables de control especiales (AC 220V).
3, se requieren depósitos de CO2 para soldadura
4, la antorcha de soldadura automática de CO2
5Otras herramientas necesarias
B. Método de conexión del tractor
1, Instalar el tractor y colocarlo en la superficie de trabajo
2, Instale el cable en la bandeja de alimentación del cable y tire del cable hasta el extremo de la antorcha
3, el extremo de la antorcha está conectado al alimentador de alambre
4, La fuente de alimentación de control está conectada al puerto 8P del panel de control del tractor
5, el cable de alimentación de control está conectado a AC 220
6, El cable de control especial tiene cuatro juntas, una está conectada a la fuente de alimentación de 220V, el otro está conectado al coche de soldadura y los otros dos son, respectivamente, máquina de soldadura y máquina de transferencia de alambre.
C. Lista de embalaje
| Nombre de las piezas |
Cuánto tiempo |
Unidad |
Nota |
| Tractor de soldadura para caminar |
1 |
conjunto |
|
| El balanceo nariz |
1 |
conjunto |
|
| Línea eléctrica |
1 |
Pcs. |
Entre 10 y 15 metros. |
| Cable de señal de la antorcha de soldadura |
1 |
Pcs. |
Aproximadamente 0,5 m |
| Línea de señal de oscilación |
1 |
Pcs. |
Aproximadamente 0,5 m |
| Especificación |
1 |
Pcs. |
|
| Herramienta hexagonal interna |
1 |
conjunto |
|
D. Producción de imágenes
