Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Elevación de tanques ligeros Elevación eléctrica, Elevador eléctrico simple, Bloque de cadena eléctrica profesional


Modelo no.:	HKEH-III	Altura máxima de elevación:	10 metros
Caídas de cadenas:	2	Condición:	Nuevo
El color:	El rojo	Palabras clave:	Alzamiento eléctrico
Paquete de transporte:	Paquete de exportación	Especificación:	90 a 124 kg
Marca registrada:	- ¿ Qué es eso?	Origen:	China.
Capacidad de la fuente:	10000 piezas/año	Servicio postventa:	Garantizar la calidad
Garantización:	1 año	Aplicación:	Plataforma de elevación
El tipo:	Alzamiento eléctrico	Tipo de la honda:	Cadenas
Velocidad de la elevación:	Se aplican las siguientes medidas:	Personalización:	Disponible. Solicitud personalizada

Modelo no.:	HKEH-III
Altura máxima de elevación:	10 metros
Caídas de cadenas:	2
Condición:	Nuevo
El color:	El rojo
Palabras clave:	Alzamiento eléctrico
Paquete de transporte:	Paquete de exportación
Especificación:	90 a 124 kg
Marca registrada:	- ¿ Qué es eso?
Origen:	China.
Capacidad de la fuente:	10000 piezas/año
Servicio postventa:	Garantizar la calidad
Garantización:	1 año
Aplicación:	Plataforma de elevación
El tipo:	Alzamiento eléctrico
Tipo de la honda:	Cadenas
Velocidad de la elevación:	Se aplican las siguientes medidas:
Personalización:	Disponible. Solicitud personalizada

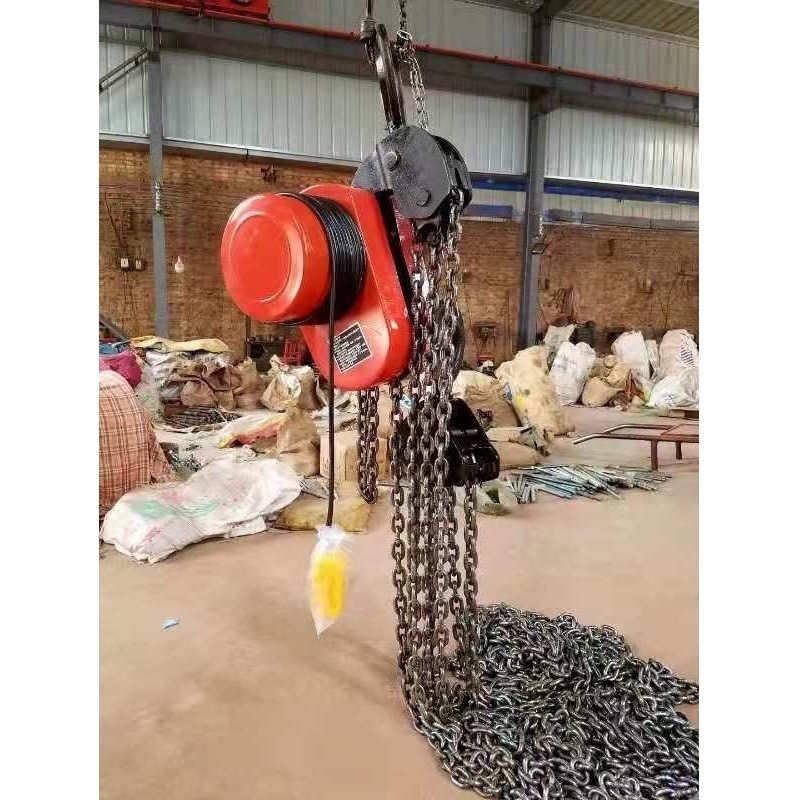

Elevadores eléctricos profesionales simples para la construcción de tanques ligeros

Los grandes tanques de almacenamiento petroquímico suelen construirse mediante elevación e inversión. La clave del proceso de inversión es la elevación del cuerpo del tanque, y existen muchos tipos de procesos específicos y equipos de soporte.
Este documento presenta principalmente el uso del método de inversión de elevación con grupo de polipastos eléctricos en la fabricación de grandes tanques de almacenamiento, utilizando un nuevo tipo de polipasto eléctrico como equipo de elevación y agregando un circuito de ajuste fino en el sistema de control. El sistema tiene las ventajas de una elevación suave, buena sincronización, velocidad de construcción rápida, bajo costo de equipo, alta eficiencia, buena función de autobloqueo de seguridad, fácil control de calidad de instalación, etc. En la construcción de grandes tanques de almacenamiento, este método de construcción tiene un alto valor de popularización y aplicación.

Parámetros del polipasto eléctrico de cadena de baja velocidad

Capacidad de elevación nominal	10 toneladas
Velocidad de elevación	0.09min/metro
Altura de elevación	4m-8m
Modelo del motor	YHPE-500
Potencia del motor	500W
Velocidad del motor	1380R/Min
Voltaje	380V
Modelo del polipasto	HS10
Peso total	90-124KG

Esquema de tanque de almacenamiento de elevación por método de inversión de polipasto eléctrico
Se utilizan N juegos de polipastos eléctricos de cadena de 5T-3M en el tanque de almacenamiento. El uso máximo del polipasto eléctrico de cadena de 5 toneladas es el 60% del tonelaje máximo, es decir, no más de 3 toneladas. El recorrido máximo del polipasto eléctrico de cadena es de 3 metros (la longitud se puede personalizar).
Primero, coloque la primera placa circular superior del tanque en la placa inferior, instale el anillo de expansión en la primera placa circular, la superficie inferior del anillo de expansión está a unos 200 mm del borde inferior de la primera placa circular y use un gato de tornillo para apretar el anillo de expansión en la primera placa circular; Instale columnas de elevación a 400 mm de la pared interior del tanque y coloque N columnas de elevación uniformemente alrededor de la circunferencia interior de la pared del tanque. Use dos tirantes para hacer un soporte de refuerzo diagonal en forma de ocho entre el extremo superior de la columna y la placa inferior del tanque, y luego tire de las dos columnas de elevación adyacentes junto con los tirantes para formar un círculo completo. Suelde una orejeta de elevación en el anillo de expansión correspondiente de la columna de elevación. Suelde un bloque de tope en la pared del tanque en el extremo superior del anillo de expansión para bloquear el anillo de expansión, cuelgue la cadena eléctrica en la columna de elevación en la parte superior de la orejeta de elevación, el gancho del polipasto eléctrico se engancha en la orejeta de elevación del anillo de expansión, instale todos los polipastos eléctricos a su vez, conecte el cable de alimentación de todos los polipastos eléctricos a la mesa de control total, la mesa de control total puede controlar por separado cada polipasto eléctrico, también puede ser un control síncrono centralizado unificado de todos los polipastos eléctricos, encienda la fuente de alimentación total y luego pre-apriete cada polipasto eléctrico, verifique si la fuerza de todos los polipastos eléctricos es uniforme, verifique si todos los puntos de elevación son normales, si todo es normal, se puede levantar. La consola total se ajusta al control centralizado y se conecta el botón de elevación general, de modo que todos los polipastos eléctricos se eleven juntos. Si los polipastos eléctricos no ejercen fuerza durante la elevación, la consola total debe convertirse en control separado, los polipastos eléctricos sueltos se vuelven a pre-apretar y luego se levantan en general, hasta que la elevación se eleva a la altura especificada, y finalmente la altura de la elevación se ajusta mediante un ajuste separado, y luego la placa de la borda, Después de soldar la costura vertical y soldar el bloque de tope, luego baje todos los polipastos eléctricos en su conjunto, de modo que la primera placa circular caiga de nuevo a la segunda placa circular en la circunferencia, de modo que se complete la elevación general de la primera placa circular; Después de completar la soldadura de la costura del anillo, afloje el anillo de expansión, use el polipasto eléctrico para bajar todo el anillo de expansión a la altura especificada de la segunda placa del anillo y luego prepárese para la siguiente elevación.

Componente principal

1 Motor	8 Casquillo de pasador	15 Pieza de engranaje	22 Casquillo de acero	29 Estante de gancho inferior
2 Engranaje de pasador	9 Collar de rodamiento	16 Engranaje estriado	23 Rueda guía	30 Polea
3 Carcasa de rueda de pasador	10 Collar de rodamiento	17 Macroeje	24 Perno	31 Eje de polea
4 Engranaje cicloidal	11 Viga de gancho superior	18 Fascia lateral	25 Protector de anillo	32 Pasador de rodillo
5 Anillo espaciador	12 Gancho de elevación	19 Carcasa	26 Cadena de elevación	33 Protector de anillo
6 Rodamiento excéntrico	13 Rueda de cadena de elevación	20 Eje menor	27 Deflector	34 Viga de gancho inferior
7 Pasador de bisagra	14 Varilla de refuerzo	21 Rodillo de pasador	28 Placa de cadena de elevación	35 Placa de tope de cadena
