Construcción tradicional de elevación de tanques elevadora eléctrica con cadena de acero inoxidable

Los grandes tanques de almacenamiento petroquímico se construyen generalmente levantando y volteando.y hay muchos tipos de procesos específicos y equipos de apoyo.
Este trabajo introduce principalmente el uso del método de inversión de elevación de grupos de elevadores eléctricos en la fabricación de grandes tanques de almacenamiento, utilizando un nuevo tipo de elevador eléctrico como equipo de elevación,y añadir un circuito de ajuste fino en el sistema de controlEl sistema tiene las ventajas de un levantamiento suave, una buena sincronización, una velocidad de construcción rápida, un bajo costo del equipo, una alta eficiencia, una buena función de autobloqueo de seguridad,Control de calidad de instalación fácil y así sucesivamenteEn la construcción de grandes tanques de almacenamiento, este método de construcción tiene un alto valor de popularización y aplicación.

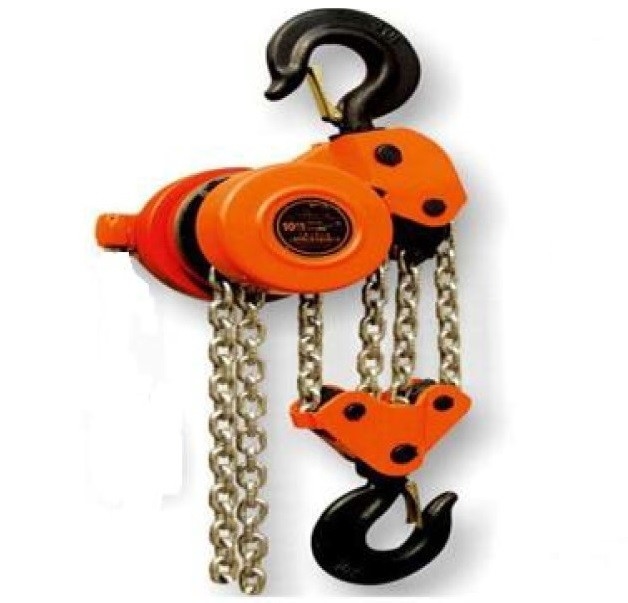

Parámetros del elevador eléctrico de cadena de baja velocidad

El sistema de elevación de los tanques de almacenamiento
En el tanque de almacenamiento se utilizan N conjuntos de elevadores eléctricos de cadena 5T-3M. El uso máximo del elevador eléctrico de cadena de 5 toneladas es del 60% del tonelaje máximo, es decir, no más de 3 toneladas.El recorrido máximo de la elevación de la cadena eléctrica es de 3 metros (la longitud se puede personalizar).
En primer lugar, hacer la primera placa de círculo superior del tanque en la placa inferior, instalar el anillo de expansión en la primera placa de círculo,la superficie inferior del anillo de expansión está a unos 200 mm del borde inferior de la primera placa circular, y utilizar un gancho en espiral para apretar el anillo de expansión en la primera placa circular; instalar columnas de elevación a 400 mm de la pared interior del tanque,y organizar N columnas de elevación uniformemente alrededor de la circunferencia interna de la pared del tanque. Utilice dos barras de tracción para hacer un soporte de apoyo diagonal de ocho cifras entre el extremo superior de la columna y la placa inferior del tanque,y luego tirar de las dos columnas de elevación adyacentes juntos con las barras de tracción para formar un círculo completo. soldar una oreja de elevación en el anillo de expansión correspondiente de la columna de elevación. soldar un bloque de parada en la pared del tanque en el extremo superior del anillo de expansión para bloquear el anillo de expansión,colgar la cadena eléctrica en la columna de elevación en la parte superior de la palanca de elevación, el gancho del elevador eléctrico está enganchado en el gancho de elevación del anillo de expansión, instalar todo el elevador eléctrico a su vez,conectar el cable de alimentación de toda la elevación eléctrica a la mesa de control total, la mesa de control total puede controlar por separado cada elevador eléctrico, También se puede unificar el control sincrónico centralizado de todos los hods eléctricos, encender la fuente de alimentación total,y luego apretar pre-cada caparazón eléctrica, comprobar si la fuerza de todos los cascos eléctricos es uniforme, comprobar si todos los puntos de elevación son normales, si todo es normal, se puede levantar.La consola total se ajusta al control centralizado, y el botón de elevación general está conectado, de modo que todos los electrodos se elevarán juntos.la consola total debe convertirse en un control separado, los capullos eléctricos sueltos se vuelven a apretar y luego el elevador general, hasta que la elevación se eleve a la altura especificada y, finalmente, la altura del elevador se ajusta mediante un ajuste separado,y luego el tablero de coaming, Después de soldar la costura vertical y soldar el bloque de frenado, luego baje toda la elevación eléctrica en su conjunto, de modo que la primera placa circular vuelva a caer en la segunda placa circular en la circunferencia,para que el levantamiento general de la primera placa circular se complete; una vez terminada la soldadura de la costura del anillo, aflojar el anillo de expansión, utilizar el elevador eléctrico para bajar todo el anillo de expansión a la altura especificada de la segunda placa de anillo,y luego prepárate para el siguiente ascensor.

Componente principal
