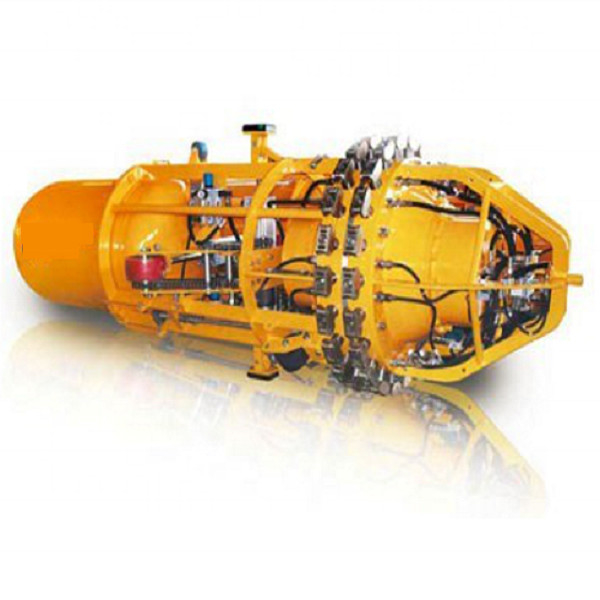

Máquina de sujeción de línea interna neumática para la construcción de tuberías

El boquillero interno neumático producido por nuestra empresa se desarrolla absorbiendo tecnología y experiencia avanzadas de productos nacionales y extranjeros y combinándolos con las características de construcción de las empresas chinas de construcción de tuberías. Utilizando aire comprimido como energía, sin contaminación, especialmente adecuado para la construcción de tuberías de agua y tuberías de petróleo y gas natural con altos requisitos de protección ambiental. Tiene las ventajas de un rendimiento confiable, gran adaptabilidad, acción rápida, coincidencia precisa, estructura compacta, operación simple y ajuste preciso de la holgura. La calidad y el rendimiento del producto pueden ser comparables a los productos internacionales similares, incluyendo el interno neumático tipo holgura boquillero, el interno neumático tipo zapata de cobre boquillero, el interno neumático marino boquillero, llenando el vacío del mercado nacional.

Características del producto

Componente principal del producto

Componentes principales del boquillero: conjunto del boquillero (Bloque de expansión), cilindro de holgura, conjunto de accionamiento, bastidor de marcha, rueda de marcha, conjunto de freno, tanque de gas, bastidor de jaula frontal, joystick (tubería de gas), conjunto de trayectoria de gas, etc., controlado por aire comprimido como fuente de energía. Vea la imagen a continuación.

7, Tuerca ajustable

10, Conjunto de freno

13, Rueda de marcha trasera

8, Conjunto del boquillero

11, Bastidor de marcha

9, Rueda de marcha delantera

12, Conjunto de accionamiento

Aplicación del componente principal

A. En primer lugar, el compresor de aire se conecta con el joystick (trayectoria de gas) y la tubería de entrada de aire en el bastidor de jaula frontal con una manguera de alta presión y una junta rápida para lograr el propósito de llenar o llenar de aire; El joystick (trayectoria de gas) se conecta luego al eje de control en el bastidor de jaula frontal mediante un gancho.

B. E.joystick (trayectoria de gas) está soldado por una tubería de acero hueca, y su función:

1, Volumen de gas suplementario. 2, Control de la trayectoria del aire: fila delantera subiendo, fila delantera encogiéndose, fila trasera subiendo, fila trasera encogiéndose, apertura de la holgura, cierre de la holgura. 3, Controlar el movimiento hacia adelante del boquillero.

C. El cable de control se utiliza para controlar el accionamiento de marcha, frenado, apuntando hacia adelante y hacia atrás.

Al caminar, el cable de marcha hacia adelante debe apretarse, y el freno automático se aplicará cuando se suelte para evitar una velocidad demasiado rápida al bajar. Si es necesario avanzar, apriete rápidamente el cable y suelte rápidamente el cable para realizar la marcha por puntos.E.El tanque de gas

está instalado en el extremo del boquillero, y su función es la siguiente: 1, Realizar el equilibrio de toda la máquina. 2, Almacenamiento de gas. E.El conjunto del boquillero

es la parte central del dispositivo de sujeción, que está compuesto por el cilindro, el distribuidor y dos grupos de bloques de expansión (garra de sujeción), etc., que completa principalmente el emparejamiento.
