Tamaño de la tubería (in)
|
|
|
|
|
|
|
Espesor de la tubería (mm)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cantidad de delantal de herramientas
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Motor hidráulico o accionamiento eléctrico
|
|
|
|
|
|
|
|
|
|
|
|
|
Dimensión (mm)
|
|
|
|
|
|
|
|
Estación de energía hidráulica
|
|
|
|
|
|
|
Características del producto
1, Adopte un sistema de transmisión flexible para combinar la planta de energía hidráulica y el conjunto de la máquina para cumplir con el estándar de movimiento
2, El sistema de accionamiento principal adopta el accionamiento hidráulico y el accionamiento de transmisión del mecanismo para girar la placa, lo que puede superar los impactos de la carga y la onda de impacto. presenta alta rigidez y corte estable y confiable.
3, El sistema de transmisión de avance adopta el sistema hidráulico. presenta alta precisión de avance y gran fuerza.
4, El movimiento de transmisión y avance principal adopta un sistema de retroalimentación de tipo cerrado, presenta un alto volumen de bisel y alta eficiencia.
5, El sistema general adopta componentes de control hidráulico piloto y control de placa, presenta un funcionamiento simple, alta automatización, confiable y fácil mantenimiento.
6, El acoplador rápido de tipo limpio podría reducir la contaminación del aceite hidráulico.
7, El motor diésel está montado con un dispositivo de ajuste automático del acelerador, excepto los trabajos de biselado, el motor diésel estará en situación de velocidad de ralentí, lo que podría ahorrar mucha energía.
8, El sistema posee una función de compensación de temperatura, con capacidad de respuesta rápida.
9, El sistema hidráulico posee función de precalentamiento y enfriamiento, lo que podría ser adecuado para áreas muy frías o calientes y húmedas, lo que podría mejorar la eficiencia del trabajo.
Componente principal del producto
I. Punto técnico del conjunto de la máquina
1, Buena capacidad de centralización, alta velocidad y gran expansión de fuerza, podría asegurar una sujeción estable durante el corte. A través de agregar o reducir bielas, la sección de sujeción puede cumplir con diferentes diámetros de tubería.
2, Las herramientas adoptan tecnología de imitación, podrían cortar contra el extremo de la tubería de acuerdo con la redondez de la tubería, asegurar la forma y precisión de los biseles. Se ha adoptado una varilla de cuchilla compuesta que podría terminar cualquier tipo de biseles compuestos de acuerdo con diferentes coincidencias. Ver Ilustración 9 y 10.
3, Adopte una cuchilla de aleación de marca famosa, presenta alta eficiencia de corte y larga vida útil. Ver Ilustración 11
4, Adopte una placa giratoria de accionamiento e impulsión de alimentación inventada única, forme un sistema de retroalimentación mecánica e hidráulica definido, use una bomba de aceite de bajo flujo, podría ofrecer un corte estable, evitar el choque de la cuchilla y el atascamiento del motor.
II. Punto clave para operar
1, Levante la máquina biseladora frente al extremo de la tubería con el equipo de elevación, inserte la sección de sujeción en la tubería, opere la tensión joystick, colocando todos los zapatos de sujeción apoyados contra el interior de la tubería, asegúrese de que la sección de sujeción esté fijada en el centro de la tubería.
2, Opere el joystick de avance rápido, haciendo que la placa giratoria esté cerca del extremo de la tubería rápidamente. Opere el joystick de la placa giratoria del eje principal, la placa giratoria del eje principal tomará las herramientas de biselado para girar según la velocidad establecida, luego opere el joystick de alimentación de la planta giratoria del eje principal para iniciar los trabajos de biselado.
3, Después del trabajo de biselado, opere el joystick de la placa giratoria del eje principal para detener la alimentación, coloque la placa giratoria girando de 2 a 4 círculos a velocidad de ralentí para precisar el extremo de la tubería, detenga la placa giratoria, acelere el retorno de la velocidad de rotación y deténgase, suelte la sección de sujeción y muévase a la siguiente junta.
III. Unidad de potencia
La planta de energía consta de motor, bomba hidráulica, tanque de aceite hidráulico, tanque de diésel, radiador, sistema de filtro, manguera hidráulica, panel de operación, etc. La planta de energía se conecta con el conjunto de la máquina mediante un acoplador rápido, que es confiable y fácil de operar.

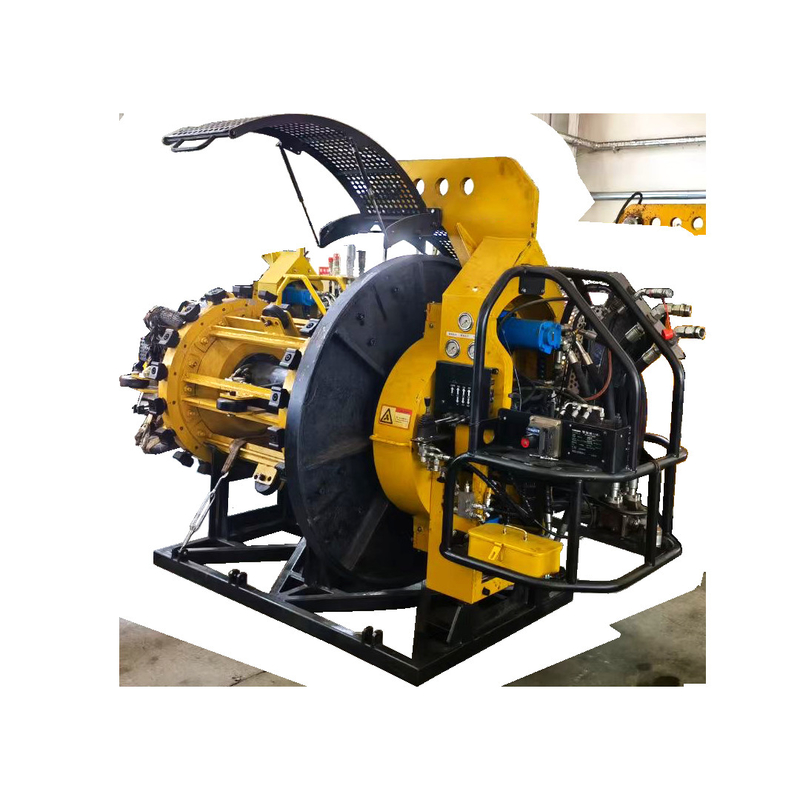

Fotos del producto
