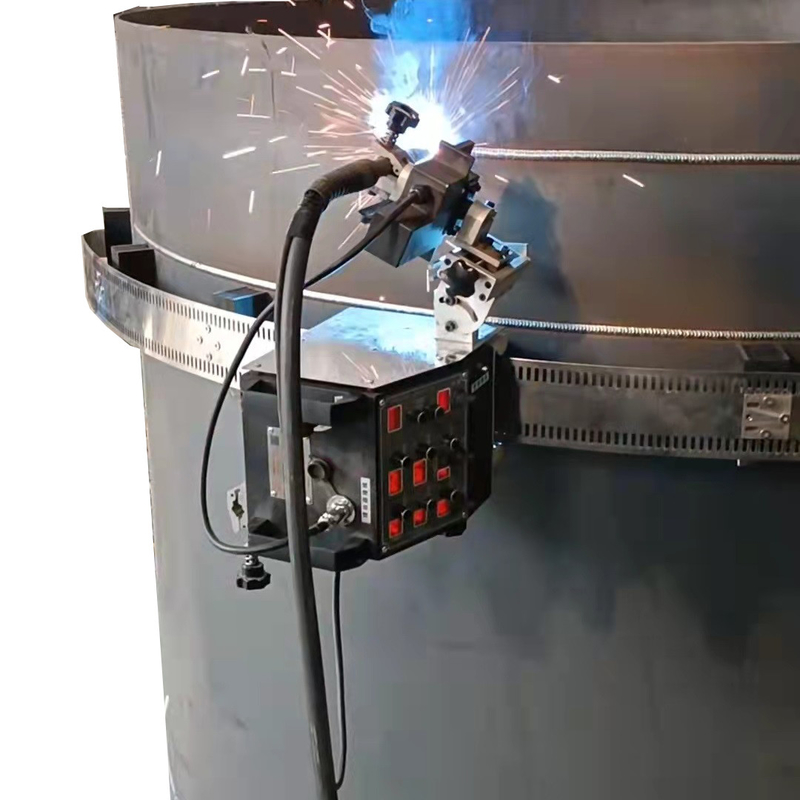

Tractor de soldadura de tanque simple con vía recta y flexible

Procedimiento de soldadura

Pista de rieles rectos:

Paso 1: Utilice 6 tornillos de enchufe hexagonal M4X12 para instalar 3 juegos de asientos magnéticos en la pista.Otro conjunto de pistas se puede superponer en la placa de conexión final y se utiliza indefinidamente.

Paso 2: Instale el equipo del robot de soldadura en una vía desde un extremo de la vía, preste atención al embrague caminante en posición abierta.

Pistas de rieles flexibles:

Paso 1: Coloque 3 conjuntos de imanes en 3 posiciones magnéticas en el centro de la vía usando 12 tornillos M6X16.

Paso 2: suelta el embrague de la pista, instalar el robot de soldadura en la pista, cierre el embrague, y el anfitrión puede deslizarse en la pista.el motor principal puede funcionar normalmente cuando está en uso.

Paso 3:Instalar la placa de prensado, la almohadilla plana ultrafina y el riel blando en el bloque de aluminio del imán con 3 tornillos planos M6X16 a su vez, apretar y ensamblar la vía.Otro conjunto de extremos de vía puede insertarse debajo de la placa para una circulación infinita..

Paso 4: Ajuste el auxiliar externo a una altura razonable, el auxiliar externo ha estado deslizándose sobre la pistola de soldadura para sostener durante la soldadura,puede prevenir eficazmente la pistola de soldadura alta y baja o temblar.

Instalación común

1Até la antorcha al clip y aprétalo.

2Coloque el alambre de control de soldadura aquí y aprételo.

3. Instale el cable de control del mango de soldadura (cola) en la caja de alimentación (izquierda), instale el cable de control del alimentador de alambre en la caja de alimentación (derecha) y aprételo.

4. Desprender los 2 cables de la manija de soldadura de control del filtro de alimentación, tornillo o soldar la unión de conversión a la línea de control original, pegar la cinta aislante,instalar el enchufe de control del alimentador de alambre en la caja de alimentación a la unión de conversiónEl enchufe de la caja de alimentación está conectado a la fuente de alimentación AC220V 50/60Hz para su uso. Nota: Los usuarios deben prestar atención a la protección de autodistribución.

5Instale la línea de control del oscilador aquí y aprételo.

6. Instale el alambre de soldadura en la tarjeta de alambre, preste atención a la oscilación del agitador de alambre deje suficiente espacio de perturbación, de lo contrario afectará al alambre y dañará el agitador.

7. Instale el enchufe de la línea de control del alimentador de alambre y los dos orificios de prensa en el extremo del mango de soldadura al alimentador de alambre (Panasonic) y aprételo.
