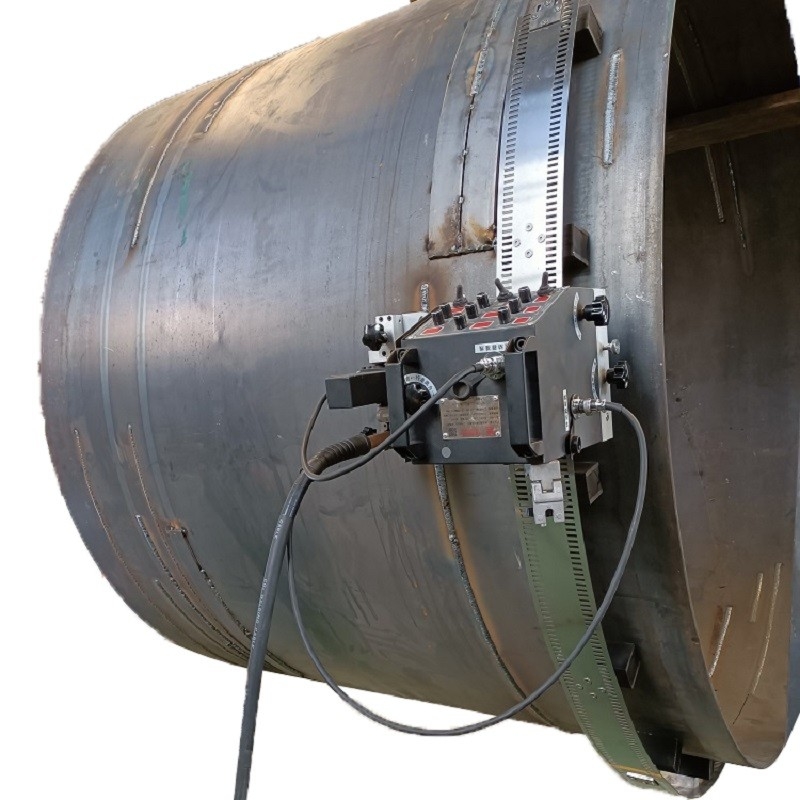

Tractor de soldadura de tren de tubería de rieles flexibles con porta antorchas oscilantes

Una introducción detallada del tractor de soldadura de tanques

El tractor de soldadura de tanques es un dispositivo automático. Puede obtener una costura de soldadura más ancha después de una soldadura. Es muy adecuado para la soldadura por arco, cuyo diámetro es superior a 750 mm. Puede ajustar la velocidad de oscilación, el ángulo de oscilación, la posición de desplazamiento del centro y el tiempo de parada de izquierda y derecha. Es adecuado para varios cordones. La velocidad máxima es de 1250 mm/min en la estación sin soldadura.

El carro de soldadura automático con CO2 se utiliza ampliamente en barcos, puentes, locomotoras, estructuras de acero, petroquímica y otras industrias. Adecuado para la soldadura de diversas estructuras de soldadura, como refuerzos, costillas, secciones transversales, vigas de caja, etc. Sus principales ventajas incluyen:

1, Reducir la intensidad de la mano de obra y mejorar el entorno de trabajo;

2, Mejorar la eficiencia del trabajo, 1,5 veces la soldadura manual;

3, Evitar la mala calidad de la soldadura causada por factores humanos, la operación manual general de la tasa de defectos en aproximadamente el 20%, y el uso del carro de soldadura automático no produjo una tasa de defectos de soldadura, por lo que sus beneficios integrales, que la soldadura manual aumentaron en casi un 200%;

4, Alto grado de automatización para garantizar la estabilidad de la calidad de la soldadura;

5, Los trabajadores no cualificados pueden recogerlo rápidamente;

Características principales del tractor de soldadura de tanques

1), Este carro de soldadura es un dispositivo automático, y se puede obtener una soldadura amplia con una soldadura. Especialmente adecuado para la soldadura de material de arco (tubería) con un radio superior a 900 mm.

2), La velocidad de oscilación, el ángulo de oscilación, la posición de desplazamiento central y el tiempo de permanencia izquierda y derecha se pueden ajustar, adecuados para diferentes especificaciones de pase de soldadura. La velocidad máxima de desplazamiento del carro es de 1250 mm/min en estado de no soldadura.

Ø Nota: El interruptor de bucle de autoprotección de la máquina de soldadura debe estar cerrado en OFF al configurar y soldar, porque el soldador con protección de gas del carro de soldadura es un número de comunicación constante y la soldadura inevitablemente deja extremos residuales. Si se establece en ON, el carro de soldadura dejará de moverse, pero el arco no se extinguirá.

3), El imán está todo en control de encendido/apagado, lo que es conveniente para limpiar la basura de hierro y mover el carro. La pista se controla para evitar que el carro se salga de la línea de soldadura.

4), Se proporciona un dispositivo de arco, y el rango de ajuste del tiempo de recolección del arco es de 0 a 7 segundos.

5), El carro está equipado con un interruptor de parada por inducción. El carro puede detenerse automáticamente después de soldar, lo que es conveniente para que un trabajador opere múltiples dispositivos al mismo tiempo.

6), La instalación y el desmontaje del carro y la pista se controlan mediante un dispositivo especial, que es muy conveniente de operar

7), Tamaño pequeño, peso ligero, fácil de mover e instalar, los trabajadores no cualificados también pueden realizar la soldadura.

Componente principal del tractor de soldadura de tanques

El tractor de soldadura de tanques se compone de cuerpo, caja de control, bloques deslizantes X-Y, soporte de soplete, rueda guía y pista recta.

1, Cuerpo: Es el dispositivo de accionamiento, que incluye motor, caja reductora planetaria, engranaje de accionamiento y rueda de oruga.

2, Carcasa de control: Para controlar el movimiento del carro. Consulte el manual del panel de control.

3, Dispositivo transversal: Puede usarlo en el proceso de soldadura recta (como la caja del contenedor) para ajustar la posición de la antorcha en caso de mover la pista.

4, Bloques deslizantes de ajuste X-Y: Es conveniente ajustar el soplete hacia arriba y hacia abajo o hacia la izquierda y hacia la derecha.

5, Dispositivo de oscilación: Para ejecutar varios modelos de soldadura.

6, Soporte de soplete: Puede sujetar el soplete y ajustar el ángulo del soplete fácilmente. Aviso: No debe sujetar la sección conductora, lo que puede provocar un cortocircuito o una descarga eléctrica.

7, Asiento del enchufe de la fuente: Es el asiento del enchufe del cable eléctrico externo, que está conectado con el cable de tierra. Este asiento del enchufe se encarga de conectar el carro al alimentador y suministrar energía al sistema. (Hay dos ramas en el extremo del cable, una de las cuales se utiliza para conectar el alimentador; otra se utiliza para conectar la fuente.)

• Perilla manual: Se utiliza para mover esta máquina. Por favor, sujétela completamente.

• Perilla manual de encendido-apagado y perilla manual de desmontaje.

8, Pista de correa de acero: Está equipada con un imán permanente para hacer que la pista se absorba en los trabajos para satisfacer diferentes necesidades de soldadura. Es muy adecuado para la soldadura por arco, cuyo diámetro es superior a 750 mm.

9, Imán: Imán de encendido-apagado fuerte. Si desea mover la pista, gire todos los interruptores del magnetrón a "OFF".

10, Soporte de cable: Puede usarlo para transportar el cable para reducir la carga de la máquina de oscilación.

11, Soplete: El usuario puede elegir un soplete recto o un soplete doblado.
