El tubulador es un equipo de construcción importante en la construcción de oleoductos y gasoductos, que se utiliza principalmente para distribuir,operaciones de ajuste y desguace de tubos de gran diámetro.
Componente principal
Una serie de grúas de tubería HGY con motor Cummins y chasis de rastreo, estructura rígida, rastreo alargador y alargador, transmisión mecánica hidráulica.
El dispositivo de trabajo adopta un accionamiento hidráulico completo, que realiza principalmente 3 acciones: elevación y aterrizaje del gancho; balanceo de la barra; elevación y aterrizaje de contrapesos.
Dos cabrestantes hidráulicos separados impulsan el brazo y el gancho. El brazo está hecho de acero de baja aleación de alta resistencia, estructura soldada de perfil de caja sólida.La grúa está equipada con el monitor inteligente de la grúa, el dispositivo de límite automático del gancho y el dispositivo de límite automático de la rampa, que pueden controlar y controlar la condición de trabajo de la grúa en tiempo real.La grúa de tubería DGY tiene un buen rendimiento micro y la función de caída de gancho rápido.
Parámetro del producto
| Modelo |
HGY20 |
HGY40 |
HGY70 |
HGY90 |
| Capacidad de elevación máxima |
25 t |
45.7t |
70 toneladas |
90 t |
| Capacidad de elevación nominal |
21.25 t |
38.25 t |
59.5t |
76.5t |
| Peso de funcionamiento (aproximadamente) |
22 t |
35 t |
49 toneladas |
55 t |
| Dimensión del contorno de embarque para el equipo principal ((L*W*H) |
El valor de los productos incluidos en el cuadro 1 es el valor de los productos incluidos en el cuadro 1 de la presente sección. |
Las medidas de seguridad de los vehículos de las categorías M1 y M2 |
Las medidas de ensayo se aplicarán a las medidas de ensayo que se indiquen en el punto 3. |
El número de unidades de producción es el siguiente: |
| Peso de envío para el equipo principal |
21.5t |
26 t |
37.5t |
38.9t |
| Presión media del suelo |
76.4KPa |
85.2KPa |
87.3KPa |
86.6KPa |
| Disponibilidad mínima del suelo |
480 mm |
490 mm |
Cubierto |
Cubierto |
| Gradabilidad máxima |
25° |
25° |
25° |
25° |
| Entorno aplicable |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
-50 °C ~ + 65 °C |
| El motor |
Modelo |
SHANGCHAI SV11CB y sus miembros |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Potencia nominal |
120 kW |
169 kW |
239KW |
Las partidas de los motores de las categorías M1 y M2 deberán tener una velocidad de marcha igual o superior a: |
| Velocidad de rotación nominal |
Las demás partidas |
Las demás partidas |
Las demás partidas |
Las demás partidas |
| Sistema para caminar |
Modo de funcionamiento |
El joystick |
El joystick |
El joystick |
El joystick |
| Velocidad teórica |
Adelante (cambio 2) |
3.29/5.28 km/h |
3.6/6.6 km/h |
3.6/6.6 km/h |
3.6/6.6 km/h |
| Atrás (cambio 2) |
4.28/7.59 km/h |
4.3/7.7 km/h |
4.4/7.8 km/h |
4.4/7.8 km/h |
| Duración de la vía en tierra |
2635 mm |
3050 mm |
3620 mm |
3620 mm |
| Ancho del carril |
560 mm |
660 mm |
760 mm |
760 mm |
| Número de rodillos de vía |
7 por 2 |
7 por 2 |
9 por 2 |
9 por 2 |
| Sistema de grúa |
Forma del rango |
El formulario de luffing de cuerda de alambre |
El formulario de luffing de cuerda de alambre |
El formulario de luffing de cuerda de alambre |
El formulario de luffing de cuerda de alambre |
| Modo de funcionamiento |
La manija de control hidráulico |
La manija de control hidráulico |
La manija de control hidráulico |
La manija de control hidráulico |
| Enlace de grúa |
La longitud del enlace de la grúa |
6 000 mm |
7500/8500 mm |
7600/8600 mm |
Las demás: |
| Altura máxima de elevación |
4909 mm |
6100/7050 mm |
6100/7050 mm |
7050/9600 mm |
| El ángulo de ruido del enlace de grúa |
0 ~ 85° |
0 a 86° |
0 a 86° |
0 a 86° |
| Velocidad del gancho (de seis a ocho veces) |
0 ~ 12,0 m/min |
0 ~ 6,2 m/min |
0 ~ 7,0 m/min |
0 ~ 7,0 m/min |
| Tiempo de elevación ((cuatro a cinco veces) |
25 años |
20 años |
32 años |
40 años |
Ventajas del producto
1, el rendimiento de la operación del oleoducto es fuerte
La planta está especialmente diseñada para manejar los rigores de las operaciones de tuberías
2, Gran capacidad para trabajar en pendiente
El bajo centro de gravedad, el excelente equilibrio de la máquina y la dirección diferencial contribuyen a un manejo superior y a una capacidad de subida en áreas de operación estrechas.
3, fácil de operar
Equipado con un dispositivo de control ergonómico que ahorra mano de obra, una mano puede operar todos los dispositivos y funciones de control de la grúa de tubería.La función de cabina común entre los diferentes tipos de grúas facilita su uso.
Características del producto
A. Excelente desempeño
1, El tren motriz integrado con dirección diferencial y el sistema hidráulico actualizado funcionan en conjunto para proporcionar la potencia y el manejo mejorado de la máquina requeridos para cualquier aplicación de grúa.
2Los dispositivos electrohidráulicos aumentan la productividad de la máquina al proporcionar una mejor respuesta y un control preciso de los motores de velocidad variable con cabrestantes muy cargados.
3La excelente forma del contrapeso mejora la capacidad de elevación.
4La dirección diferencial mantiene la potencia máxima en ambas pistas, lo que permite un rendimiento de dirección de primer nivel incluso cuando la barra está cargada, al tiempo que mejora el manejo en posiciones de operación estrechas.
5El mejorado centro de gravedad, la rueda de apoyo de la vía alargada y la rueda de guía trasera reposicionada dan a la vía un área de suelo más grande, mejorando así la capacidad de la máquina para trabajar en colinas.
B. Diseñados para operadores
1, Equipado con manija de control de la máquina, una mano puede operar todos los dispositivos de control de la máquina y las funciones de la grúa.
2La manija de control adopta un diseño ergonómico, que ahorra esfuerzo en el funcionamiento y un posicionamiento razonable.
3El dispositivo de control del doble pedal de freno mejora la dirección y el rendimiento de la máquina.
4El sistema de dirección diferencial de engranajes planetarios facilita un manejo superior en áreas de operación estrechas y mejora el rendimiento en cuesta arriba.
C. Característica de seguridad incorporada
1, el indicador de par de carga (LMI) es estándar.
2Las escaleras, el manillar y las barandillas facilitan el acceso seguro a la cabina.
3, Una gran ventana del techo con una sombrilla retráctil, espejos adicionales y puertas inclinadas ayudan a una mejor vista de la zanja, el brazo y el bloque de cilindros.
4El sistema estándar de detección de la posición del operador permite que la máquina gire cuando el operador no está sentado, pero bloquea el tren motriz para evitar movimientos accidentales.
5, La cámara de vista trasera es estándar, y dos cámaras adicionales son opcionales para mejorar aún más la vista alrededor de la máquina.

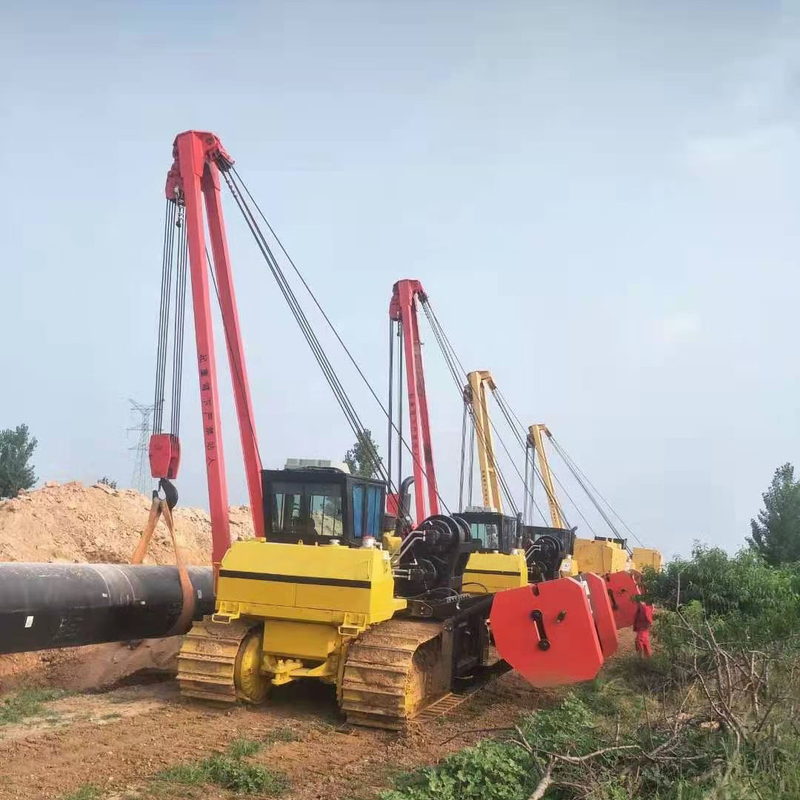

Fotos del producto
