Name: Máquina de soldadura orbital de tuberías de gran tamaño con control PLC
Brand: Wincoo Engineering Co., Ltd.
SKU: WQ-III
Price: 3,240.00 USD
Availability: InStock

Detalles del producto

Place of Origin: CHINA

Nombre de la marca: WINCOO

Certificación: CE

Model Number: WQ-III

Condiciones de pago y envío

Minimum Order Quantity: 1 set

Precio: USD+1800~4680+set

Packaging Details: Export package

Delivery Time: 30 days

Payment Terms: L/C, D/P, T/T

Supply Ability: 100 set/month

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Resaltar:

Applicable Industries:	Manufacturing Plant, Construction works	Marketing Type:	New Product 2020
Condition:	New	Welding Process:	Orbital Welding
Material:	Steel	Welding Torch:	TIG Torch
Type:	Orbital Welding Machine	Cooling Method:	Water Cooling
Shape Of Tube:	Round	Control System:	PLC
Weight:	16	Welding Speed:	1-10 RPM
Showroom Location:	None	Diameter Range:	2-48 inches

Applicable Industries:	Manufacturing Plant, Construction works
Marketing Type:	New Product 2020
Condition:	New
Welding Process:	Orbital Welding
Material:	Steel
Welding Torch:	TIG Torch
Type:	Orbital Welding Machine
Cooling Method:	Water Cooling
Shape Of Tube:	Round
Control System:	PLC
Weight:	16
Welding Speed:	1-10 RPM
Showroom Location:	None
Diameter Range:	2-48 inches

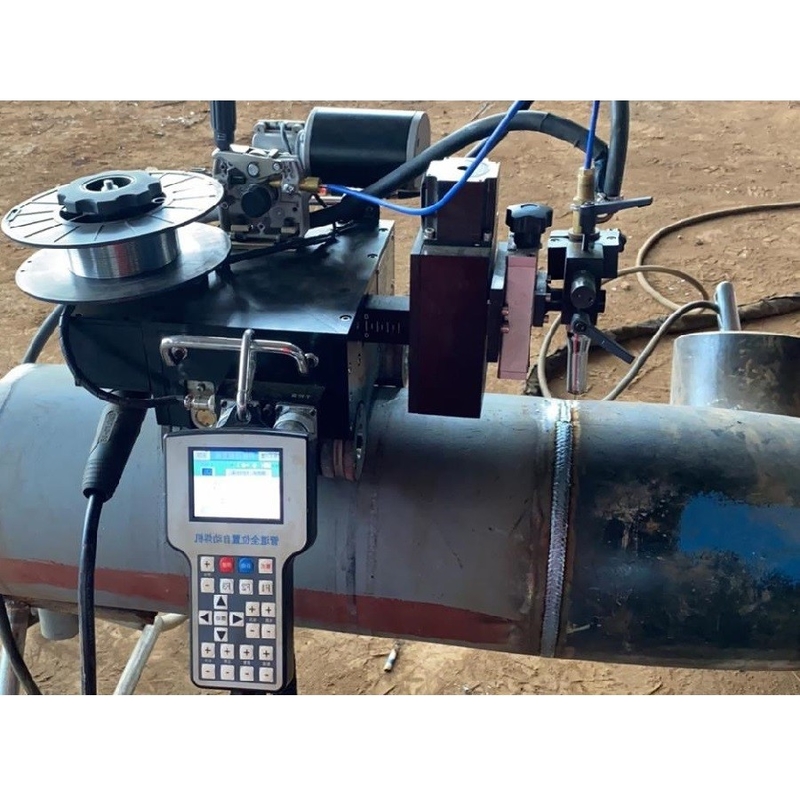

Máquina de soldadura orbital de tuberías de gran tamaño con control PLC

BH-PAW-150 máquina de soldadura automática para tuberías de todas las posiciones se divide en tipo de carril y tipo sin vía.y se arrastra automáticamente a lo largo del camino de soldadura durante la soldadura.La instalación, el uso y el desmontaje pueden completarse rápida y convenientemente.las especificaciones de la pista de acuerdo con la soldadura debe ser personalizado;

La máquina de soldadura automática de tuberías de todas las posiciones se utiliza ampliamente en petróleo, petroquímica, química, térmica, gas, ingeniería marina,tuberías municipales todas las posiciones de soldadura automática en todos los ámbitos de la vida, como el uso de tubo fijo tubo, carro de soldadura para caminar el camino de toda la posición de soldadura automática, el proceso de soldadura con alta eficiencia y bajo costo de fusión de gas polar soldadura blindada;

La soldadora de todas las posiciones se caracteriza principalmente por su diseño ligero y portátil, especialmente adecuada para la soldadura automática de tuberías en el sitio de construcción, con las características de fácil aprendizaje,velocidad de soldadura rápida, alta eficiencia de producción, buenas propiedades mecánicas de soldadura, baja intensidad de trabajo, etc.;

La aplicabilidad de las piezas de trabajo es amplia y se aplican tubos Φ de más de 150 mm de diámetro, sin limitación de espesor de soldadura en teoría, el tubo grueso puede utilizar soldadura multifase de varias capas,soldadura, por ejemplo: tubo - tubo de soldadura, tubo, codo, tee.

Diámetro del tubo	≥ Φ150 mm
Estilo estructural	Sin orugas magnéticas o sin orugas (material para soldadura que no pueda ser adsorbido magnéticamente)
Accionamiento de tranvía	Motor de par constante + engranaje de gusano y accionamiento de gusano
Modo de regulación de la velocidad de marcha del tranvía	Configuración de la pantalla LCD + ajuste del botón suave
Velocidad de movimiento	Se aplican las siguientes medidas:
Velocidad de soldadura	La regulación de la velocidad sin pasos
Accionamiento de oscilación	Motor paso a paso + reductor planetario + carril lineal de deslizamiento
Trayectoria de oscilación	Ajuste de acuerdo con el requisito de soldadura
Modo de ajuste del columpio	Configuración de la pantalla LCD + ajuste del botón suave
Swing izquierda y derecha para ajustar el golpe	78 mm
Rango de oscilación	0.5 mm
Velocidad máxima	30 mm
Frecuencia de oscilación	20 a 60 veces/minuto
Duración de la estancia (izquierda, derecha)	0 ~ 3 segundos
Equivalente de desplazamiento de ajuste fino por balanceo	0.1 ~ 0,5 mm ajustable
Pistola de soldadura de marcha de ajuste hacia arriba y hacia abajo	En el caso de los vehículos de motor
Ajuste eléctrico hacia arriba y hacia abajo	58 mm
Ajuste manual hacia arriba y hacia abajo	70 metros
Peso del carrito	26 KG
Potencia del tranvía	120 W
Fuente de alimentación de la unidad	Acción de corriente alterna 24 V

Aplicar en la pieza de trabajo
Material adecuado	El acero al carbono, el acero inoxidable, el acero aleado, el acero de baja temperatura, etc. El material no magnético debe estar equipado con una vía de carril.
El grosor	3 a 30 mm
Diámetro	≥ 150 mm
Cables aplicables	Cables sólidos o cables con núcleo de flujo, con diámetro de cable de soldadura Φ 1,0 1,6 mm
Posición aplicable	Soldadura en posición completa de la tubería, incluido el llenado y el tapado; si se requiere soldadura por arco de argón, se realizará manualmente.
Junta de soldadura de aplicación	Pipe - tubo de soldadura, tubo, codo, tee
Condiciones aplicables	Todos los tipos de juntas de soldadura de tuberías de larga distancia, juntas de soldadura de tuberías térmicas, juntas de soldadura de tuberías enterradas o de procesos,ya sea en interiores o exteriores,pueden funcionar de forma segura
Entorno aplicado
Ubicación	En interiores y exteriores
Temperatura del medio ambiente	-20oC a 45oC
Humedad ambiental	20 a 90% (sin rocío)
Gas de protección	CO2 o mezcla de 80% de Ar+20% de CO2
La calidad de la soldadura
Apariencia del moldeado de soldadura, ausencia de porosidad, inclusión de escamas, fusión incompleta y otros fenómenos
Para cumplir con los requisitos de ensayo de presión, ensayo de impacto, ensayo de tracción, ensayo de flexión y otras propiedades mecánicas
Proceso de soldadura
Soldadura blindada con gases mixtos de CO2 o Ar y CO2, soldadura de alambre sólido o de alambre con núcleo de flujo

Tags:

Máquina de soldadura interna de tuberías de alta eficiencia y máquina de soldadura de tuberías orbitales para la construcción de tuberías de larga distancia
